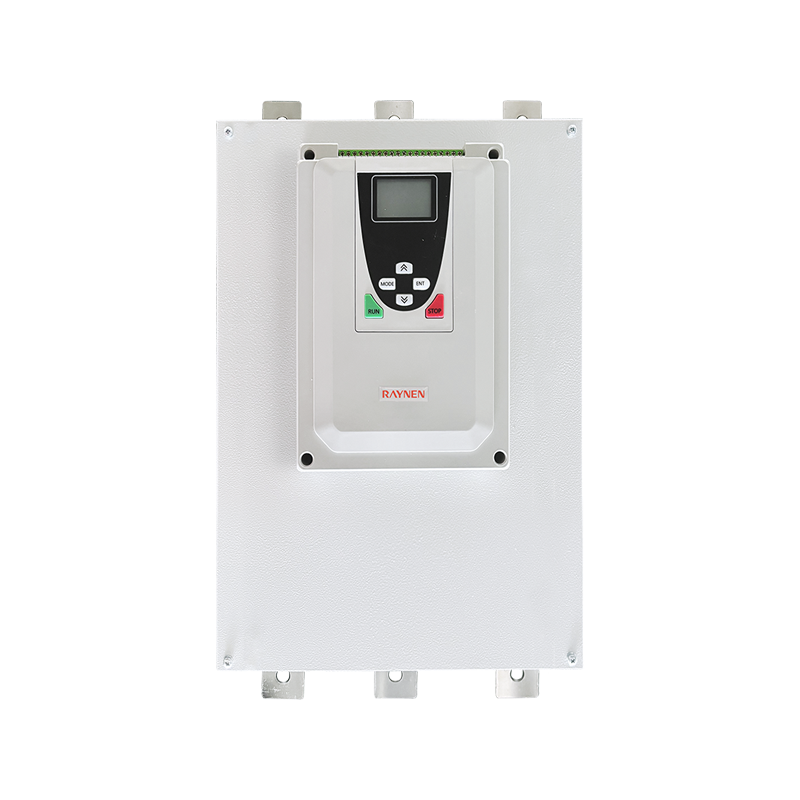

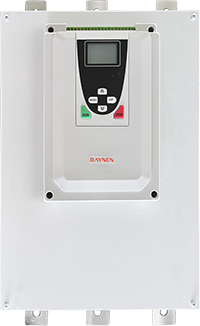

Súhrn produktu
Špecifikácie
 | Parametrický | |
| Model | RSE-T3-132-O ~ RSE-T3-200-O | |
| Typ obtoku | Online typ bypassu | |
| Napätie | 380 V | |
| Adaptívny výkon motora (kW) | 132/160/185/200 | |
| Menovitý výstupný prúd (A) | 264/320/370/400 | |
| Rozmery (mm) | 574*348*248 | |
| Veľkosť inštalácie (mm) | 493*280 | |
Prehľad produktov
| | Nezávislý riadiaci zdroj (220VAC), nastavenie parametrov je možné aj bez napájania (380V) |
| | Po odstránení bypassového stýkača neexistuje žiadny limit kontaktu stýkača a životnosť je dlhšia |
| | Kompatibilné s externými stykačmi, flexibilnejšie na použitie a vhodné pre širšiu škálu aplikácií |
 | Dokáže poháňať netradičné záťaže motora, ako sú ohrievače motora, odporové záťaže a záťaže transformátorov |
 | Dokáže dokonale nahradiť polovodičové stýkače a navyše poskytuje funkcie jemného rozbehu a jemného zastavenia |
 | Podporuje vnútorné pripojenie motorov, vhodné pre motory s väčšími špecifikáciami |
Zapojenie a koncovky
Nomenklatúra modelu
Tabuľka výberu
| Model (380 V) | Adaptívny výkon motora ( kW ) | som vonku (A) | Rozmery V*Š*H (mm) | Veľkosť inštalácie (mm) | |
| H1*W1 | Clona | ||||
| RSE-T3-7-O | 7.5 | 15 | 342*200-214 | 299*145 | M6 |
| RSE-T3-11-O | 11 | 23 | |||
| RSE-T3-15-O | 15 | 30 | |||
| RSE-T3-18-O | 18.5 | 37 | |||
| RSE-T3-22-O | 22 | 45 | |||
| RSE-T3-30-O | 30 | 60 | |||
| RSE-T3-37-O | 37 | 75 | |||
| RSE-T3-45-O | 45 | 90 | |||
| RSE-T3-55-O | 55 | 110 | |||
| RSE-T3-75-O | 75 | 150 | 443*243*248 | 392*180 | M8 |
| RSE-T3-90-O | 90 | 180 | |||
| RSE-T3-110-O | 115 | 230 | |||
| RSE-T3-132-O | 132 | 264 | 574*348*248 | 493*280 | M10 |
| RSE-T3-160-O | 160 | 320 | |||
| RSE-T3-185-O | 185 | 370 | |||
| RSE-T3-200-O | 200 | 400 | |||
| RSE-T3-250-O | 250 | 500 | 600*430*283 | 519*340 | M10 |
| RSE-T3-280-O | 280 | 560 | |||
| RSE-T3-320-O | 320 | 640 | |||
Výkon a konfigurácia
| Elektrické charakteristiky | |
| Menovitý riadiaci zdroj | Jednofázový 220VAC±15%, 50/60Hz |
| Menovité napätie napájacieho zdroja | Trojfázové 380V~480V (-10%~ 15%) |
| Menovitá frekvencia napájania | 50 Hz alebo 60 Hz |
| Počet riadených fáz | 3 |
| Použiteľný motor | Trojfázový indukčný motor/asynchrónny motor s kotvou nakrátko |
| Štartovacia frekvencia | Závisí od podmienok zaťaženia. Za normálnych podmienok sa odporúča spustiť a zastaviť maximálne 10-krát za hodinu a pri veľkom zaťažení 6-krát za hodinu |
| Štartovací režim | Napäťová rampa, prúdová rampa, prúdový limit, posúvanie, prúdový limit napäťovej rampy, náhla skoková napäťová rampa |
| Režim zastavenia | Voľné zastavenie, mäkké zastavenie |
| Ochranná funkcia | Ochrana pred stratou fázy, nadprúdová ochrana, ochrana proti preťaženiu, ochrana proti prúdovej nerovnováhe, ochrana proti prehriatiu, ochrana pred časovým limitom spustenia, ochrana proti podpätiu/prepätiu, ochrana pri štarte nad frekvenciou, ochrana proti vysokému prúdu, ochrana proti výpadku tyristora, ochrana proti spätnému sledu napájania, ochrana proti chybám zapojenia atď. |
| Vlastnosti prostredia | |
| Prevádzková teplota | -10 ℃ ~ 40 ℃ (40 ℃ ~ 60 ℃ je potrebné znížiť kapacitu) |
| Skladovacia teplota | -25 ℃ ~ 70 ℃ |
| Relatívna vlhkosť | 95 % žiadna kondenzácia ani kvapkanie |
| Nadmorská výška | Menej ako 1000 m (1 000 ~ 3 000 m je potrebné znížiť kapacitu) |
| Spôsob chladenia | Nútené chladenie vzduchom |
| Spôsob inštalácie | Nástenné |
| Iné | Žiadne horľavé, výbušné alebo korozívne plyny, žiadny vodivý prach alebo kovový prášok |
| Normy a certifikácia | |
| Implementačné štandardy | GB/T14048.6 |
| Certifikácia | CCC |
