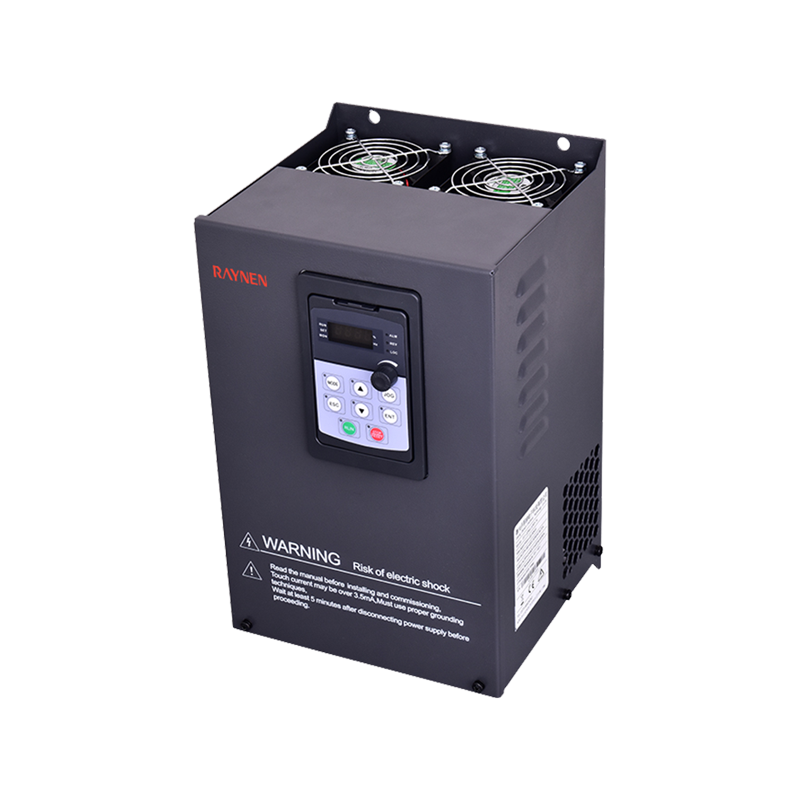

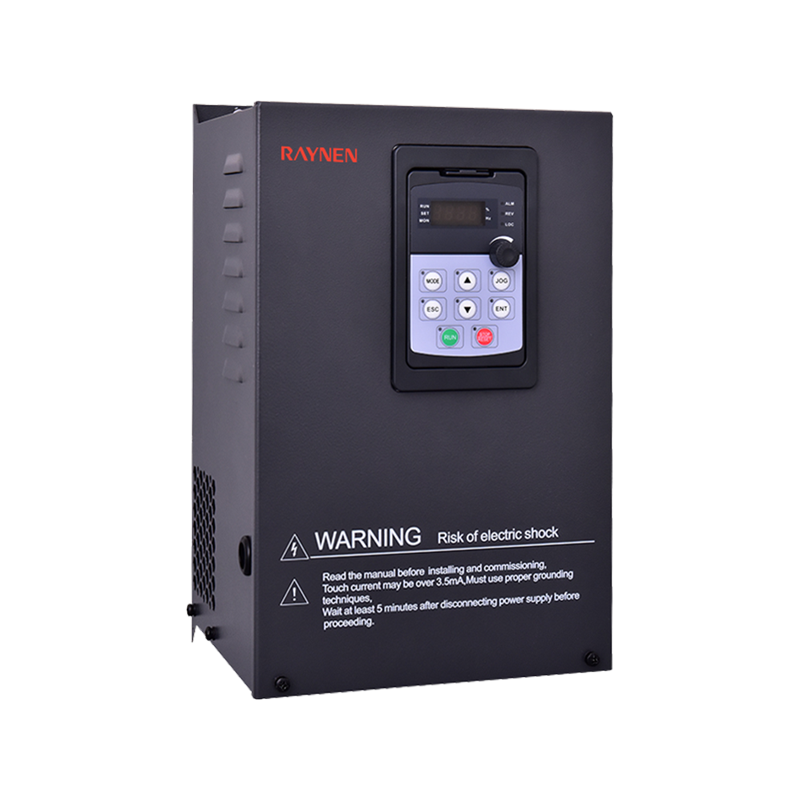

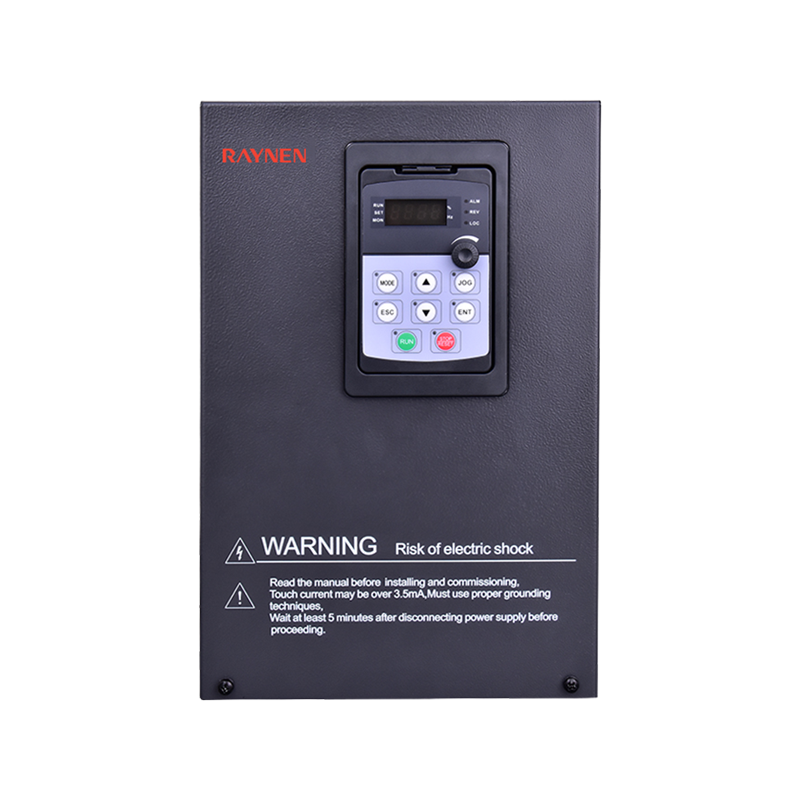

Súhrn produktu
| Parametrický | ||
| | Model | RVE21-T3-15G/18P ~ RVE21-T3-18G/22P |
| Napätie | 380 V | |
| Menovitý výkon (kW) | 15/18,5/22 | |
| Menovitý vstupný prúd (A) | 40/47/56 | |
| Menovitý výstupný prúd (A) | 32/38/45 | |
| Rozmery (mm) | 327*168*185,6 | |
| Veľkosť inštalácie (mm) | 313*120 | |
Integrovaný panel pre jednoduché ladenie
Nomenklatúra modelu
Výberová tabuľka Jednofázový typ S2
| Invertorový model | Stroj typu G (vysoké zaťaženie) | Stroj typu P (nízka záťaž) | Rozmery (mm) | Veľkosť inštalácie (mm) | ||||||||
| Menovitý vstupný prúd (A) | Menovitý výstupný prúd (A) | Menovitý výkon | Menovitý vstupný prúd (A) | Menovitý výstupný prúd (A) | Menovitý výkon(kW) | H | W | D | H1 | W1 | Clona | |
| RVE21-S2-0R4 | 6.3 | 2.5 | 0.4 | - | - | - | 170 | 81 | 142 | 161 | 64.5 | Φ5 |
| RVE21-S2-0R7 | 11.5 | 5 | 0.75 | - | - | - | ||||||
| RVE21-S2-1R5 | 15.7 | 7 | 1.5 | - | - | - | ||||||
| RVE21-S2-2R2 | 27 | 10 | 2.2 | - | - | - | ||||||
Výberová tabuľka Trojfázový typ T3
| Invertorový model | Stroj typu G (vysoké zaťaženie) | Stroj typu P (nízka záťaž) | Rozmery (mm) | Veľkosť inštalácie (mm) | ||||||||
| ja v (A) | som vonku (A) | P hodnotené (kW) | ja v (A) | som vonku (A) | P hodnotené (kW) | H | W | D | H1 | W1 | Clona | |
| RVE21-T3-0R4G/0R7P | 2.1 | 1.5 | 0.4 | 3.6 | 2.6 | 0.75 | 170 | 81 | 142 | 161 | 64.5 | Φ5 |
| RVE21-T3-0R7G/1R5P | 3.6 | 2.6 | 0.75 | 6.4 | 4.1 | 1.5 | ||||||
| RVE21-T3-1R5G/2R2P | 6.4 | 4.1 | 1.5 | 8.7 | 5.5 | 2.2 | ||||||
| RVE21-T3-2R2G/3P | 8.7 | 5.5 | 2.2 | 10.9 | 6.9 | 3 | 145 | 107 | 160 | 135 | 95 | Φ5 |
| RVE21-T3-3G/4P | 10.9 | 6.9 | 3 | 14 | 9.5 | 4 | ||||||
| RVE21-T3-4G/5R5P | 14 | 9.5 | 4 | 20.7 | 12.6 | 5.5 | 200 | 138 | 145 | 188 | 124 | Φ5 |
| RVE21-T3-5R5G/7R5P | 20.7 | 12.6 | 5.5 | 26.5 | 18.5 | 7.5 | ||||||
| RVE21-T3-7R5G/11P | 26.5 | 18.5 | 7.5 | 36.6 | 25 | 11 | 232 | 153 | 170 | 220 | 139 | Φ5 |
| RVE21-T3-11G/15P | 36.6 | 25 | 11 | 40 | 32 | 15 | ||||||
| RVE21-T3-15G/18P | 40 | 32 | 15 | 47 | 38 | 18.5 | 327 | 168 | 185.6 | 313 | 120 | Φ9 |
| RVE21-T3-18G/22P | 47 | 38 | 18.5 | 56 | 45 | 22 | ||||||
| RVE21-T3-22G/30P | 56 | 45 | 22 | 70 | 60 | 30 | 335 | 200 | 195 | 321 | 140 | Φ9 |
| RVE21-T3-30G/37P | 70 | 60 | 30 | 80 | 75 | 37 | 410 | 260 | 214 | 396 | 180 | Φ9 |
| RVE21-T3-37G/45P | 80 | 75 | 37 | 94 | 92 | 45 | ||||||
| RVE21-T3-45G/55P | 94 | 92 | 45 | 128 | 115 | 55 | 520 | 288 | 236 | 500 | 200 | Φ11 |
| RVE21-T3-55G/75P | 128 | 115 | 55 | 160 | 150 | 75 | 560 | 305 | 300 | 543 | 200 | Φ11 |
| RVE21T3-75G/90P | 160 | 150 | 75 | 190 | 180 | 90 | 600 | 310 | 310 | 583 | 240 | Φ11 |
| RVE21-T3-90G/110P | 190 | 180 | 90 | 225 | 215 | 110 | ||||||
| RVE21-T3-110G/132P | 225 | 215 | 110 | 265 | 260 | 132 | ||||||
| RVE21-T3-132G/160P | 265 | 260 | 132 | 310 | 305 | 160 | 720 | 355 | 345 | 698 | 240 | Φ13 |
| RVE21-T3-160G/185P | 310 | 305 | 160 | 355 | 350 | 185 | ||||||
| RVE21-T3-185G/200P | 355 | 350 | 185 | 385 | 380 | 200 | ||||||
| RVE21-T3-200G/220P | 385 | 380 | 200 | 430 | 425 | 220 | 920 | 480 | 390 | 898 | 320 | Φ13 |
| RVE21-T3-220G/250P | 430 | 425 | 220 | 485 | 480 | 250 | ||||||
| RVE21-T3-250G/280P | 485 | 480 | 250 | 545 | 530 | 280 | 1100 | 480 | 405 | 1078 | 320 | Φ13 |
| RVE21-T3-280G/315P | 545 | 530 | 280 | 610 | 600 | 315 | ||||||
| RVE21-T3-315G/355P | 610 | 600 | 315 | 665 | 650 | 355 | ||||||
| RVE21-T3-355G | 665 | 650 | 355 | - | - | - | 1100 | 650 | 465 | 1060 | 350 | Φ17 |
| RVE21-T3-400G | 785 | 725 | 400 | - | - | - | ||||||
| RVE21-T3-500G | 890 | 860 | 500 | - | - | - | ||||||
| RVE21-T3-560G | 950 | 950 | 560 | - | - | - | 2200 | 1100 | 800 | 943 | 665 | Φ16 |
| RVE21-T3-630G | 1100 | 1100 | 630 | - | - | - | ||||||
| RVE21-T3-710G | 1280 | 1280 | 710 | - | - | - | 2200 | 1400 | 800 | 1100 | 665 | Φ16 |
| RVE21-T3-800G | 1380 | 1380 | 800 | | | | ||||||
Výkon a konfigurácia
| Základné funkcie aplikácie | |
| Nízkofrekvenčné zvýšenie krútiaceho momentu | Prostredníctvom zvýšenia napätia a krútiaceho momentu je možné zvýšiť nízkofrekvenčný krútiaci moment V/F riadenia a vektorového riadenia bez snímača rýchlosti o približne 0,1 % ~ 30,0 % |
| V/F krivka | Lineárny typ, viacbodový typ |
| Krivka zrýchlenia/spomalenia | Lineárne zrýchlenie a spomalenie v tvare písmena S: tri skupiny času zrýchlenia a spomalenia: rozsah času zrýchlenia a spomalenia: 0-3200 s |
| Automatická regulácia napätia (AVR) | Pri zmene sieťového napätia môže automaticky udržiavať konštantné výstupné napätie |
| Vstavaný PID | Riadiaci systém s uzavretou slučkou, ktorý môže ľahko realizovať riadenie procesu |
| DC brzdenie | DC brzdenie range: 0.0Hz-maximum frequency; braking time: 0.0s-20.0s; braking action current value: 0%-100% |
| Jog ovládanie | Motor je možné okamžite spustiť a zastaviť; rozsah nastavenia frekvencie krokovania: 0,0-20,0Hz; režim jog stop: spomalenie/voľno/jednosmerné brzdenie |
| Preskakovanie frekvencie | Je možné nastaviť tri frekvenčné body skokov a zodpovedajúce frekvenčné rozsahy skokov, aby sa zabránilo spusteniu meniča v tomto frekvenčnom pásme |
| Viacrýchlostné | Cez 4 logické vstupné porty je možné nastaviť až 15 = Prevádzková frekvencia |
| Sčítanie vstupov | Použite výsledok algebraickej operácie 2 analógových vstupov ako nastavenie frekvencie, vďaka čomu je nastavenie frekvencie flexibilnejšie |
| Prepínanie medzi 2 sadami parametrov motora | Dve sady parametrov motora možno nastaviť a voľne prepínať tak, aby zodpovedali aktuálne poháňanému motoru |
| Ochrana meniča | Ochrana pred stratou vstupnej/výstupnej fázy, detekcia nedostatočného zaťaženia, ochrana proti prepätiu, podpäťová ochrana, prepäťová ochrana, nadprúdová ochrana, ochrana proti prehriatiu, ochrana proti medzifázovému skratu |
| Ochrana motora | Tepelná ochrana motora, Obmedzenie prúdu motora, Preťaženie motora, Skrat motora |
| Elektrické charakteristiky | |
| Vstupné napätie | Trojfázový striedavý prúd, 380-480V, 50/60Hz alebo jednofázový striedavý prúd, 200-240V, 50/60Hz |
| Výstupné napätie | 0-100% vstupné napätie, 0,5Hz-400Hz |
| Režim ovládania | Konštantný krútiaci moment V/F, kvadratická záťaž V/F, bezsenzorové vektorové riadenie, režim úspory energie |
| Frekvencia spínania | 1,5 kHz - 12 kHz Je možné nastaviť funkciu automatického nastavenia frekvencie spínania: keď teplota stúpa, frekvencia spínania sa automaticky zníži Keď sa teplota vráti do normálu, frekvencia spínania sa vráti na počiatočnú hodnotu |
| Nadprúdová schopnosť | 150% menovitý výstupný prúd 60s, 200% menovitý výstupný prúd 2s |
| Riadiaci signál | ||
| Signál nastavenia frekvencie | Integrovaný ovládací panel | Membránový spínač (tlačidlo), gombík rýchlosti (potenciometer) |
| Vonkajší signál | Nastavenie UP/DOWN, analógový vstup, viacrýchlostný, externý panel, sériová komunikácia | |
| Riadiaci signál Štart & Stop | Integrovaný ovládací panel | Tlačidlá RUN, STOP |
| Vonkajší signál | Logický vstupný terminál, externý panel, sériová komunikácia | |
| Charakteristiky riadiaceho obvodu | ||
| K dispozícii je interný zdroj napájania | 10V 24V | 10VDC±5%, maximálny prúd 10mA, pre referenčný potenciometer 24VDC±5%, maximálny prúd 100mA, pre logický vstupný port |
| Analógový vstup | AI1 | Napäťový analógový vstup: 0-5VDC alebo 0-10VDC, impedancia je 30k Aktuálny analógový vstup: 0/4-20mADC, impedancia je 250Ω Rozlíšenie: 10-bitová A/D konverzia Továrenské nastavenie: 0-5V DC napäťový vstup |
| AI2 | Napäťový analógový vstup: 0-10VDC, alebo vstup PTC sondy Rozlíšenie: 10-bitová A/D konverzia | |
| Logický vstup | LI1-LI8 | Napájanie 0-24VDC Pozitívna logika (zdroj) a negatívna logika (výlevka) sú voliteľné a továrenské nastavenie je negatívna logika Dopredu, dozadu, chod, reset poruchy, viacrýchlostné a ďalších 69 funkcií je voliteľných Produkty 220V 0,4kW-2,2kW a 380V 0,4kW-1,5kW majú iba 6 kanálov: LI1-LI6 |
| AI1, AI2 Vynútený platný vstup | V meničoch pod 11 kW (vrátane) je možné AI1 a AI2 nastaviť ako logické vstupy. F309 a F310 sú vynútené platné vstupy a ich konfiguračné funkcie sú vždy platné počas zapnutia. | |
| Analógový výstup | AO1, AO2 | Napäťový analógový výstup: 0-10VDC, minimálna zaťažovacia impedancia je 470Ω Aktuálny analógový výstup: 0/4-20mA, maximálna zaťažovacia impedancia je 700Ω Rozlíšenie: 8 bitov Výstupná frekvencia, výstupný prúd, nastavenie rýchlosti, sériové výstupné dáta a ďalšie funkcie sú voliteľné Produkty 220V 0,4kW-2,2kW a 380V 0,4kW-1,5kW majú iba 1 analógový výstup, a to AO1 |
| Logický výstup | LO, CLO | Otvorený kolektor, maximálny prúd 100mA, maximálne napätie 30VDC Voliteľný logický výstup alebo impulzný výstup, predvolené výrobné nastavenie je logický výstup Voliteľná výstupná frekvencia, výstupný prúd, nastavenie rýchlosti a ďalšie výstupné funkcie |
| Reléový výstup | T1A, T1B, T1C T2A, T2B, T2C | T1A normálne otvorené, T1B normálne zatvorené, T1C spoločný bod T2A normálne otvorené, T2B normálne zatvorené, T2C spoločný bod Kapacita kontaktu: 5A@250VAC, 5A@30VDC Porucha, alarm, príchod nastavenej frekvencie a ďalšie funkcie sú voliteľné T1A je štandardne nastavený na poruchu, T2A je štandardne nastavený na prevádzku Produkty 220V 0,4kW-2,2kW a 380V 0,4kW-1,5kW majú iba 1 reléový výstup, t.j. TA TB TC |
| Sériová komunikácia | MODBUS-RTU, 2-vodičové RS-485, terminálové rozhranie | |
| Elektrické charakteristiky | |
| ochrana AC disku | Ochrana pred stratou vstupnej fázy, Ochrana pred stratou výstupnej fázy, Detekcia nedostatočného zaťaženia, Ochrana proti preťaženiu, Ochrana proti podpätiu, Ochrana proti prepätiu, Ochrana proti nadprúdu, Ochrana proti prehriatiu, Ochrana proti skratu vo fáze |
| Ochrana motora | Tepelná ochrana motora, Obmedzenie prúdu motora, Preťaženie motora, Skrat motora |
| Elektrické charakteristiky | |||
| Úroveň ochrany | IP20 | Okolitá vlhkosť | 95% bez kondenzácie alebo akumulácie vody |
| Pracovná/skladovacia teplota | -10~40°C/-20~60°C | Nadmorská výška | Pod 1000 m |
| Spôsob chladenia | Nútené chladenie vzduchom | Miesto inštalácie | Vnútorný |
