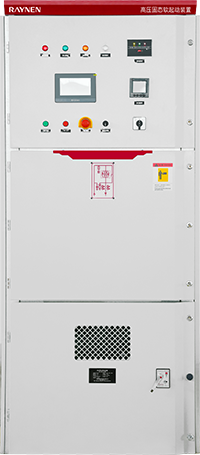

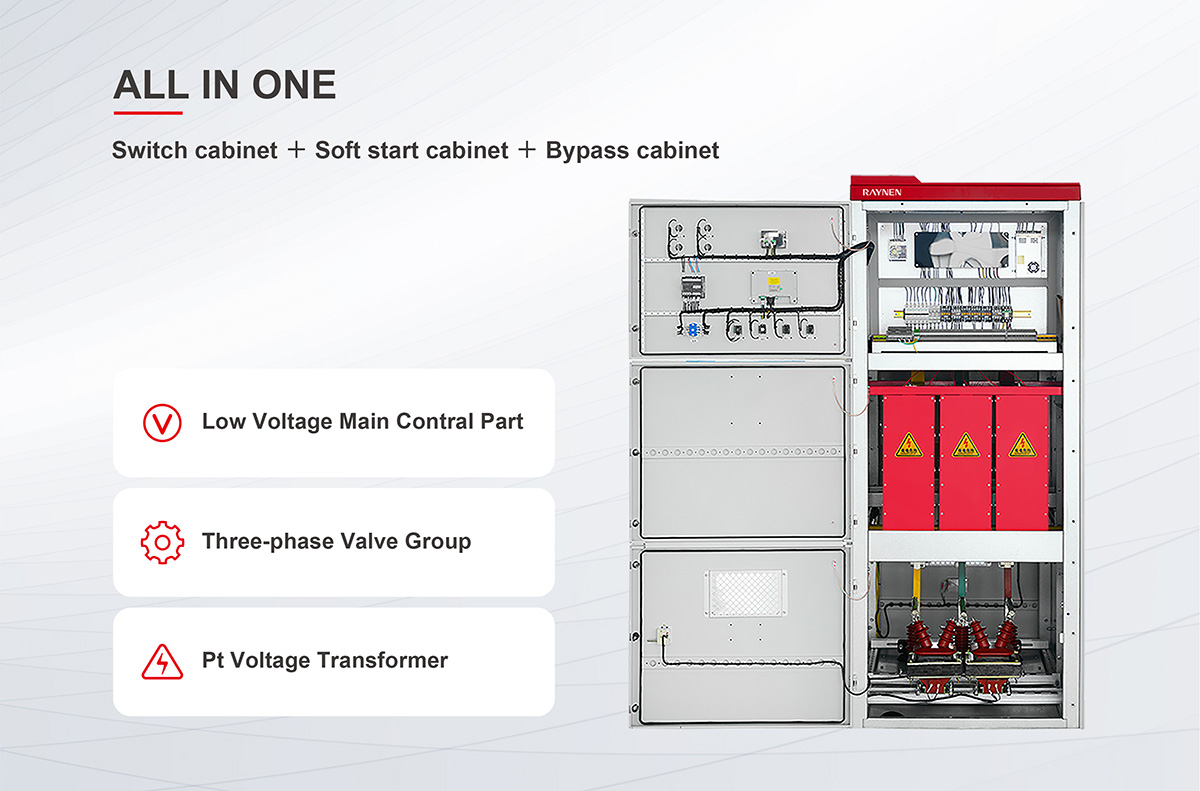

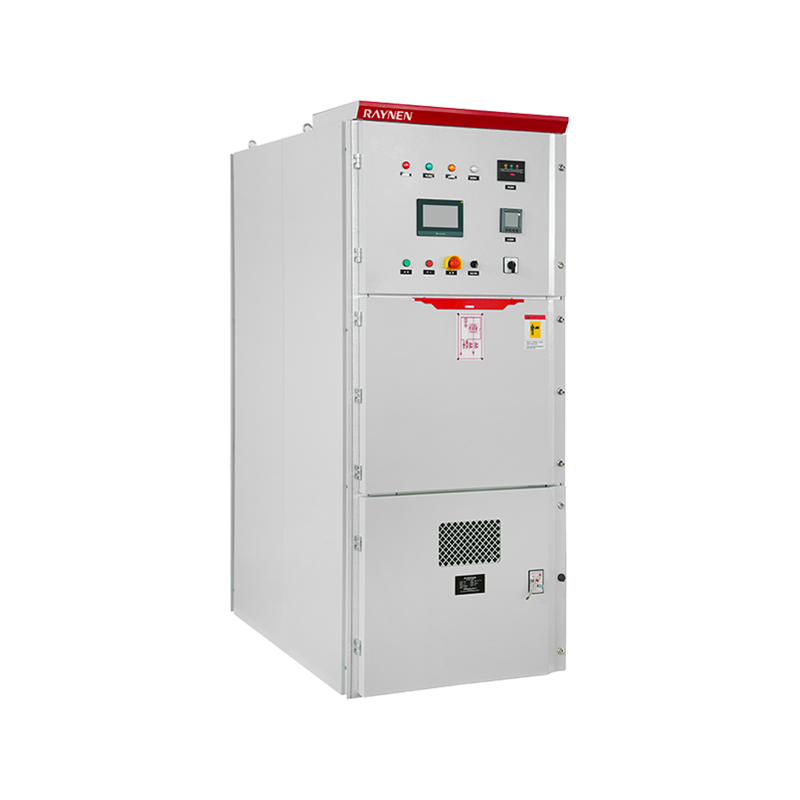

Súhrn produktu
● Štandardná skrinka kyn28, navrhnutá striktne v súlade s ochrannými normami
● Spúšťač optických vlákien
● Režim získavania PT, stabilnejší ako elektronický režim
● Dodržiavajte medzinárodné elektrické špecifikácie vysokého napätia
● Vysokonapäťová a nízkonapäťová časť sú úplne izolované, bezpečné a spoľahlivé
● Škálovateľné rozhranie šarže
Špecifikácie
 | Parametrický | |
| Model | RSE1000-6-5000 | |
| Menovité napätie | 6 kV | |
| P menovité (kW) | 5000 | |
| Menovitý prúd (A) | 600 | |
| Veľkosť (Š*V*H mm) | Prispôsobiteľné | |
 | Modulárny dizajn pre jednoduchú inštaláciu a údržbu. Ďalej sa zvýši pevnosť izolácie |
| | Jednoduchá inštalácia, ladenie a používanie: RVS je úplný systém riadenia a ochrany štartovania motora. Umožňuje elektrické testovanie celého systému pomocou nízkeho napätia pred spustením pri vysokom napätí. |
| | 7-palcový dotykový LCD panel sa používa na uľahčenie programovania a nastavovania parametrov. Monitorovanie porúch a v reálnom čase je intuitívnejšie a zlepšuje efektivitu práce |
| | nastavenia šifrovania programu |

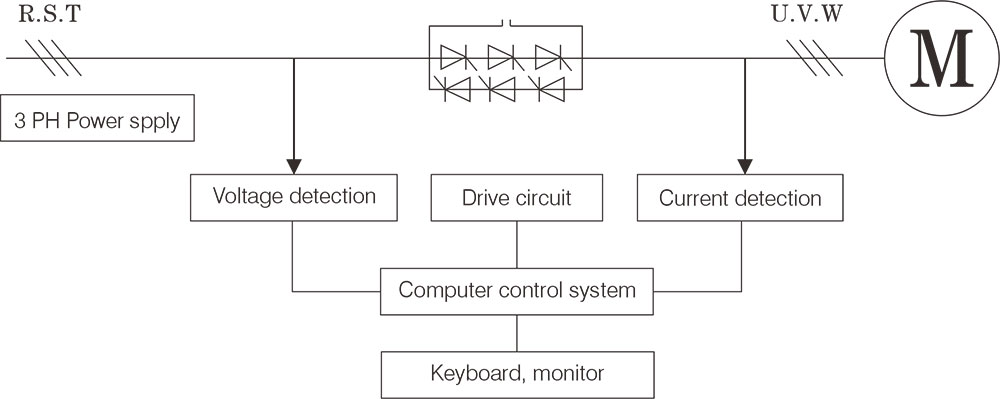

Schéma pracovného princípu
Nomenklatúra modelu
Tabuľka výberu softštartéra s menovitým stredným napätím 6kV
| Model | Menovité napätie (kV ) | Menovitý výkon (kW ) | Menovitý prúd ( A ) | Rozmery (Š*V*H) mm | |
| (-G) Genenálny typ | (-E) Typ integrácie | ||||
| RSE1000-6-420 | 6 | 420 | 50 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-630 | 6 | 630 | 75 | 1000*2300*1500 | 1000*2300*1500 |
| RRSE1000-6-800 | 6 | 800 | 96 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-1250 | 6 | 1250 | 150 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-6-1600 | 6 | 1600 | 200 | 1000*2300*1500 | - |
| RSE1000-6-2500 | 6 | 2500 | 300 | 1000*2300*1500 | - |
| RSE1000-6-3300 | 6 | 3300 | 400 | 1000*2300*1500 | - |
| RSE1000-6-4150 | 6 | 4150 | 500 | 1000*2300*1500 | - |
| RSE1000-6-5000 | 6 | 5000 | 600 | Prispôsobiteľné | - |
Tabuľka výberu 10kV menovitého stredného napätia softštartéra
| Model | Menovité napätie (kV ) | Menovitý výkon (kW ) | Menovitý prúd ( A ) | Rozmery (Š*V*H) mm | |
| (-G) Genenálny typ | (-E) Typ integrácie | ||||
| RSE1000-10-420 | 10 | 420 | 30 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-630 | 10 | 630 | 45 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-800 | 10 | 800 | 60 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1250 | 10 | 1250 | 90 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1600 | 10 | 1600 | 110 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-1800 | 10 | 1800 | 130 | 1000*2300*1500 | 1000*2300*1500 |
| RSE1000-10-2250 | 10 | 2250 | 160 | 1000*2300*1500 | - |
| RSE1000-10-2500 | 10 | 2500 | 180 | 1000*2300*1500 | - |
| RSE1000-10-2800 | 10 | 2800 | 200 | 1000*2300*1500 | - |
| RSE1000-10-3500 | 10 | 3500 | 250 | 1000*2300*1500 | - |
| RSE1000-10-4000 | 10 | 4000 | 280 | 1000*2300*1500 | - |
| RSE1000-10-4500 | 10 | 4500 | 320 | 1000*2300*1500 | - |
| RSE1000-10-5500 | 10 | 5500 | 400 | 1000*2300*1500 | - |
| RSE1000-10-6500 | 10 | 6000 | 430 | 1000*2300*1500 | - |
| RSE1000-10-7000 | 10 | 7000 | 500 | 1000*2300*1500 | - |
| RSE1000-10-8500 | 10 | 8500 | 600 | Prispôsobiteľné | - |
| RSE1000-10-10000 | 10 | 10000 | 720 | Prispôsobiteľné | - |
| RSE1000-10-15000 | 10 | 15000 | 1080 | Prispôsobiteľné | - |
Technické údaje
| Základné parametre | |
| Typ zaťaženia | Trojfázový vysokonapäťový asynchrónny motor s kotvou nakrátko, synchrónny motor |
| Pracovná frekvencia | 50Hz/60Hz±2Hz |
| sled fáz | Povolené pracovať v ľubovoľnom slede fáz (dá sa nastaviť parametrami) |
| Obtokový stýkač | Stykač s priamym štartovacím výkonom |
| Ovládanie výkonu | AC220V±15% |
| Ochrana proti prepätiu | DV/DT absorpcia |
| Štartovacia frekvencia | teplota okolia: -20 ℃ ~ 50 ℃ |
| Stav prostredia | 1-6 krát za hodinu |
| Relatívna vlhkosť: 5% - 95% nekondenzujúca | |
| Nadmorská výška musí byť menšia ako 1500 m | |
| HMI | |
| Jazyk | angličtina / čínština / ruština |
| Displej prístroja | |
| Voltmeter | Zobrazenie trojfázového hlavného napájacieho napätia |
| Ampérmeter | Zobrazenie prúdu trojfázového hlavného obvodu |
| Ochranná funkcia | |
| Ochrana pri výpadku fázy | Počas spúšťania alebo prevádzky odpojte akúkoľvek fázu hlavného napájania |
| Nadprúdová ochrana | nastavená nadprúdová ochrana: 100~500% |
| Ochrana proti nevyváženosti fázového prúdu | 20~100% |
| Ochrana proti preťaženiu | Ochrana proti preťaženiu level:10A,20A,30A |
| Podpäťová ochrana | Rozsah: 50 ~ 100% |
| | Akčný čas: 0~10S |
| Časový limit spustenia | Časový limit spustenia: 10 ~ 120 s |
| Ochrana proti prepätiu | Keď je hlavné napájacie napätie vyššie ako 120 % menovitej hodnoty |
| Ochrana proti nedostatočnému zaťaženiu | Keď je hlavné napájacie napätie nižšie ako 70 % menovitej hodnoty |
| Ochrana uzemnenia | Keď je uzemňovací prúd väčší ako nastavená hodnota |
| Komunikácia | |
| Protokol/rozhranie | Modbus RTU |
| Sieťové pripojenia | Každá RVS môže komunikovať s 32 RVS online |
| Funkcia | Sledujte prevádzkový stav a programovanie |
| Dátový záznam | |
| Záznam o poruche | Zaznamenajte si informácie o poruche posledných 1 000 krát $ $ |
