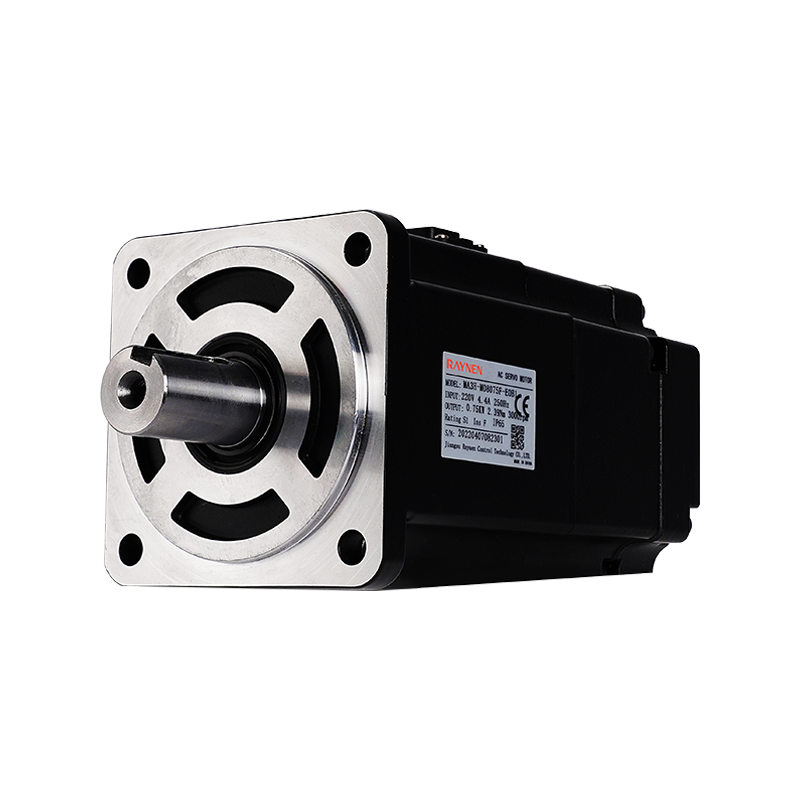

Súhrn produktu
Výhoda
• Zrýchliť
4-násobný maximálny krútiaci moment / 7 000 ot./min. / 23-bitový vysoko presný optický kódovač / o 30 % nižší nárast teploty
• Vyššia bezpečnosť
Integrovaný dizajn krytu / úroveň ochrany IP67
• Jednoduché použitie
O 20% kratšia dĺžka trupu

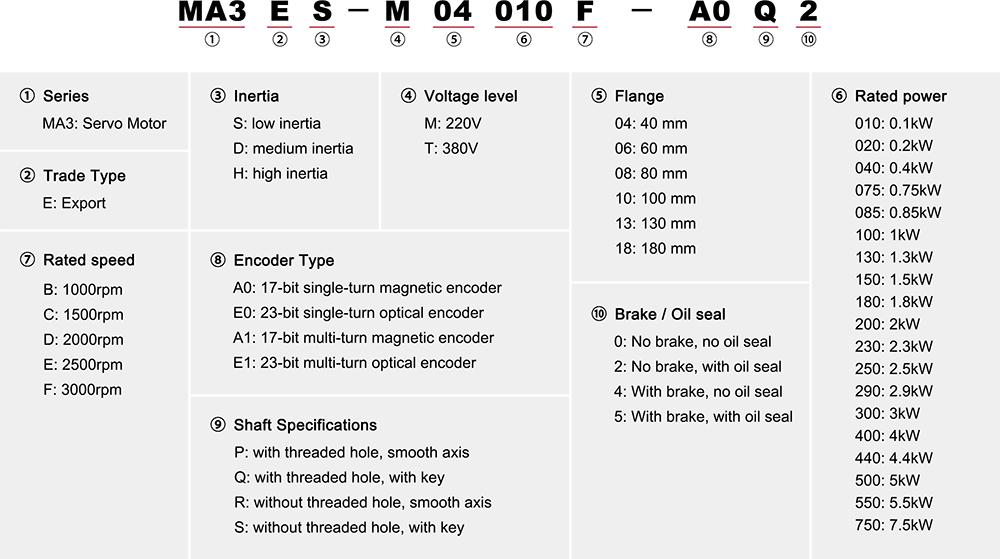

Nomenklatúra modelu
Parameter
| Servomotory série MA3 – 60 príruba* | |
| Položka | Parametre motora |
| Model motora | MA3ED-M06040F- □□□□ |
| Úroveň zotrvačnosti | Stredná |
| Napätie (V) | 220 |
| Príruba (mm) | 60 |
| Typ zapojenia | Typ terminálu |
| P menovité (kW) | 0.4 |
| Menovitý krútiaci moment (N·m) | 1.27 |
| Okamžitý maximálny krútiaci moment (N·m) | 5.08 |
| Menovitý prúd (zbrane) | 2.5 |
| Okamžitý maximálny prúd (ramená) | 10.1 |
| Menovitá rýchlosť (ot./min.) | 3000 |
| Maximálna rýchlosť (ot./min.) | 7000 |
| Moment zotrvačnosti (kg·cm2) | 0,54 (0,55) |

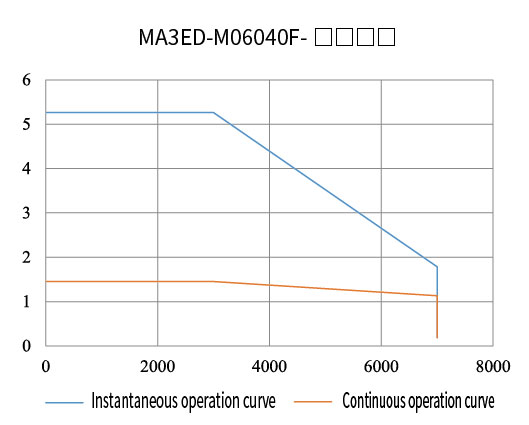

| Krivka T-N (os Y: krútiaci moment N·m) (os X: rýchlosť ot./min.) | |
| LL | 88,5 (118) |
| LR | 30 |
| LA | 70 |
| LZ | 4-φ5,5 |
| LH | 45.3 |
| LC | 60 |
| LE | 3 |
| S | 14 |
| LB | 50 |
| TP | M5 × 10 |
| LK | 25 |
| KH | 11 |
| KW | 5 |
| W | 5 |
| T | 5 |
| LG | 6.5 |
| LJ | 1.5 |

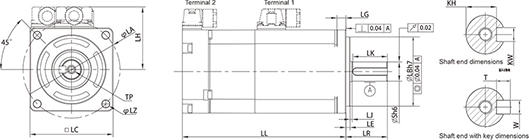

| Bez brzdy | |

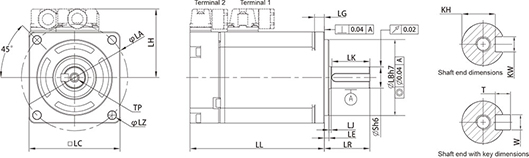

| S brzdou | |
*Podrobnosti o ďalších parametroch modelu nájdete v príručke k výberu alebo sa obráťte na zákaznícky servis.
