01 Úvod:

Vzduchový kompresor je zariadenie, ktoré využíva motor na stlačenie plynu v kompresnej komore a prinúti stlačený plyn určitý tlak. Má široké využitie a môže byť použitý v rôznych priemyselných odvetviach, ako je hutníctvo, strojárstvo, baníctvo, elektrická energia, textil, petrochemický priemysel atď. Vzduchové kompresory predstavujú 15 % spotreby energie veľkých priemyselných zariadení (ventilátory, čerpadlá, kotly, vzduchové kompresory atď.). Po preskúmaní majú vzduchové kompresory tieto nedostatky:

(1) Keď je výstupný tlak väčší ako určitá hodnota, poistný ventil zaťaženia sa automaticky otvorí, aby sa asynchrónny motor prestavil na voľnobeh, čo je vážne plytvanie energiou.

(2) Asynchrónny motor sa ľahko spúšťa a často zastavuje, čo ovplyvňuje životnosť motora.

(3) Zlé pracovné podmienky a vysoký hluk.

(4) Stupeň automatizácie je nízky a nastavenie výstupného tlaku sa realizuje umelým nastavením otvorenia ventilu. Rýchlosť nastavenia je pomalá, kolísanie je veľké, stabilita je nestabilná a presnosť je nízka.

(5) Štartovací prúd výkonovej frekvencie vzduchového kompresora je veľký, vplyv na elektrickú sieť je veľký, opotrebovanie ložísk motora je veľké a údržba zariadenia je veľká. Vzhľadom na vyššie uvedené problémy je frekvenčný menič navrhnutý tak, aby realizoval energeticky úspornú transformačnú schému skrutkového vzduchového kompresora. Po analýze má schéma vysoký stupeň automatizácie, výrazný efekt úspory energie a dobrú praktickosť.

02 Vlastnosti:

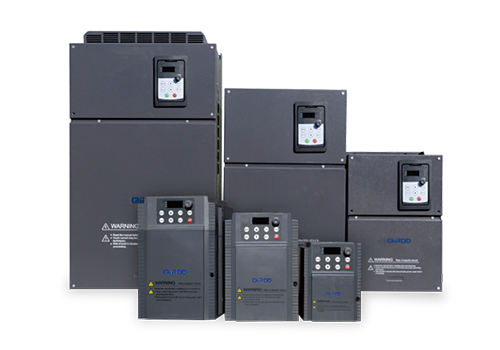

D31 je invertor namontovaný na skrini, výkonový rozsah je 0,75KW~500KW, vstupné napätie je 380V~480V a metódy riadenia sú bezsenzorové vektorové riadenie a vektorové riadenie. Bezsenzorové vektorové riadenie rýchlosti je druh vektorového riadenia, ale bez snímača rýchlosti sa hodnota spätnej väzby otáčok motora odhaduje pomocou výpočtu modelu motora. Presnosť riadenia a dynamický výkon bezsenzorového vektorového riadenia rýchlosti nie sú také dobré ako vektorové riadenie s uzavretou slučkou otáčok, ale má tiež výhody jednoduchého systému, bez potreby údržby snímačov rýchlosti a nízkej ceny, najmä u ventilátorov a čerpadiel. Tradičné U/f riadenie tiež nepotrebuje snímač otáčok, ale pri vysokovýkonných motoroch ventilátorov a čerpadiel, ako je U/f riadenie bez riadenia prúdovej slučky, je ľahké spôsobiť kolísanie prúdu. Bezsenzorové vektorové riadenie rýchlosti má nielen uzavretú slučku rýchlosti, ale aj prúdovú uzavretú slučku a ustálený prúd motora je stabilnejší. D31 má množstvo klientskych terminálov, vrátane 8 digitálnych vstupov (LI1~LI8), 2 analógových vstupov (AI), 2 reléových výstupov (TA), 2 analógových výstupov (AO), 5V pomocného napájacieho zdroja pre analógové napájanie Pevný vstup, 24V pomocného napájacieho zdroja sa používa pre digitálny vstup, všetky LI/TA, AI/AO je možné voľne naprogramovať na definovanie funkcií.

Rozhranie MODBUS je štandardná konfigurácia D31, nie je potrebná žiadna možnosť. D31 je možné pripojiť k automatizačným systémom vyššej úrovne cez MODBUS.

Invertor série D31 má zabudovanú funkciu PID, ktorá je pri prevádzke flexibilnejšia. Existuje mnoho spôsobov ovládania rozhrania, ktoré môže byť pevné alebo komunikačné.

04 Úvod do systému:

V tomto systéme má systém dve riadiace slučky frekvenčnej konverzie a výkonovej frekvencie. Na základe pôvodného štartovacieho systému napájacej frekvencie je pridaný riadiaci systém invertora, aby sa zabezpečilo, že vzduchový kompresor sa môže spustiť pri napájacej frekvencii po zlyhaní meniča bez ovplyvnenia výroby. Prostredníctvom zabudovanej PID funkcie frekvenčného meniča je realizovaná regulácia konštantného tlaku vzduchového kompresora. Prevádzka frekvenčnej konverzie motora môže udržiavať stabilný výstupný tlak vzduchovej nádrže a rozsah kolísania tlaku nemôže prekročiť ± 0,2 bar.

05 Technický parameter:

06 Použitie na stránke:

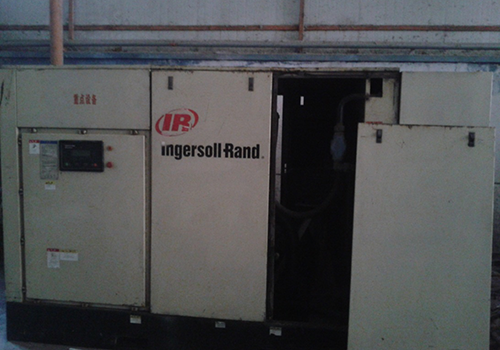

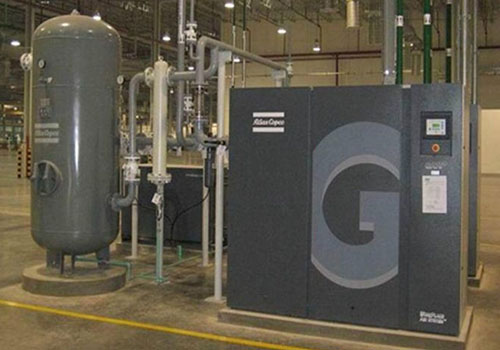

Podľa miesta na mieste je menič série D31 inštalovaný mimo rozvádzača a inštalácia meniča a motor na mieste sú ako na obrázku.

07 Priebežný výsledok:

Systém transformácie frekvencie vzduchového kompresora pomocou invertora D31 bol uvedený do prevádzky viac ako dva roky a dosiahol dobré ekonomické a sociálne výhody:

Riadiace zariadenie pracuje spoľahlivo a má nízku poruchovosť;

Tlak vzduchu je stabilný, takže zmena tlaku v potrubnej sieti sa udržiava v rozmedzí ±0,2 bar, čo efektívne zlepšuje kvalitu pracovných podmienok;

Zvýšte spoľahlivosť systému, znížte hlučnosť vzduchového kompresora a predĺžte životnosť kompresora;

Ekonomické výhody sú pozoruhodné, náklady na energiu sú znížené o 44,3% a náklady na údržbu sú výrazne znížené. Zo štatistík skutočnej prevádzky vyplýva, že dokáže ušetriť 651 900 kWh elektriny ročne. Vypočítané na 0,3 juanov za kilowatthodinu, úspora elektriny asi 195 600 juanov. Na účte za elektrinu sa ušetrí viac ako 20 % a investované prostriedky sa môžu vrátiť približne za pol roka.

08 Zákaznícke výhody:

Tlak potrubnej siete je stabilný a nemení sa so zmenou spotreby plynu, čo zlepšuje kvalitu dodávky plynu;

Znižuje sa vplyv na zariadenie, znižuje sa aj objem údržby a opráv a znižujú sa náklady na údržbu;

Efekt úspory energie je pozoruhodný a zvýšená investícia do invertorového riadiaceho systému sa môže úplne vrátiť približne za pol roka.
