01 Úvod:

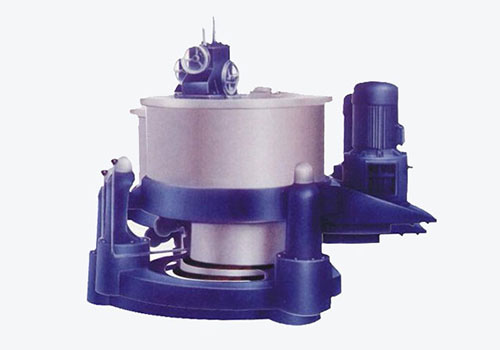

Priemyselná odstredivka je jedným z hlavných zariadení v chemickom priemysle. Oddeľuje hlavne pevnú látku a kvapalinu pomocou odstredivej sily. Podľa charakteristík procesu je materiál na začiatku prevažne tuhá a kvapalná zmes a zaťaženie je relatívne veľké, keď sa práve začína. Pôsobením odstredivej sily vyteká z vonkajšej strany odstredivej sily, takže sa časť kvapaliny oddelí a s ďalším zvyšovaním otáčok motora sa zodpovedajúcim spôsobom zníži aj zaťaženie. Frekvenčný menič RVE32 dokáže splniť technologické požiadavky a realizovať separačný efekt chodu pri niekoľkých rôznych rýchlostiach. Ako priemyselné riadiace zariadenie má široké uplatnenie v priemyselných odstredivkách.

02 Vlastnosti:

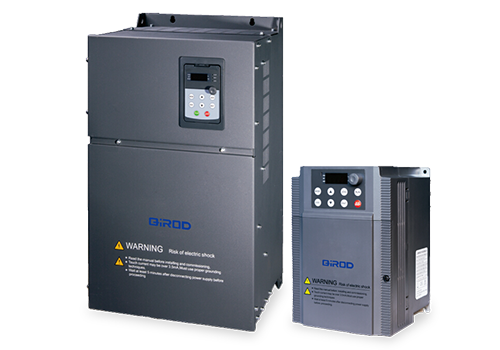

RVE32 je nástenný invertor, výkonový rozsah je 0,75KW-500KW, úroveň napätia vstupného sieťového napätia je 380V-480V a spôsob ovládania je vektorové riadenie bez snímača rýchlosti.

RVE32 má množstvo rozvodní, vrátane 8 digitálnych vstupov (LI1-LI8), 2 analógových vstupov (AI), 2 reléových výstupov (TA), 2 analógových výstupov (AO), 5V pomocného napájacieho zdroja pre analógové napájanie Pevný vstup, 24V pomocného napájacieho zdroja sa používa pre digitálny vstup, všetky LI/TA, AI/AO je možné voľne naprogramovať na definovanie funkcií.

Rozhranie MODBUS je štandardnou konfiguráciou RVE32, nie je potrebná žiadna voliteľná výbava. RVE32 je možné pripojiť k automatizačným systémom vyššej úrovne cez MODBUS.

03 Výhoda:

· Poskytuje 250% menovitého elektrického prúdu počas nízkofrekvenčnej prevádzky a zrýchlenia, čím spĺňa požiadavky na prevádzku odstredivky;

· S presnosťou regulácie rýchlosti je presnosť regulácie 0,2% a je dosiahnutá presná regulácia rýchlosti;

· Má výhodu rýchlej odozvy krútiaceho momentu a pri kolísaní zaťaženia je kolísanie prúdu malé;

· Má dobrú kapacitu preťaženia a prispôsobivosť k životnému prostrediu a má vysokú prevádzkovú spoľahlivosť;

· Viacstupňová regulácia rýchlosti na splnenie požiadaviek priemyselného výrobného procesu;

· Vynikajúce charakteristiky obmedzujúce prúd, silná kapacita preťaženia, môžu účinne znížiť preťaženie frekvenčnej konverzie, nadprúdovú ochranu a maximalizovať kontinuitu výroby;

· Silná prispôsobivosť k životnému prostrediu, úplne nezávislý dizajn vzduchového potrubia môže výrazne zlepšiť odolnosť voči drsnému prostrediu, ako je znečistenie olejom, prach a vlhkosť;

04 Úvod do systému:

V tomto systéme sa na pohon 22KW odstredivky používa menič RVE32 22KW a funkcia viacrýchlostného meniča je zvolená na realizáciu trojrýchlostnej regulácie, menovite nízkorýchlostnej prevádzky, strednej rýchlosti a vysokorýchlostnej prevádzky. Rýchle zastavenie je dosiahnuté pomocou externej brzdovej jednotky a brzdného odporu.

05 Technický parameter

06 Použitie na mieste:

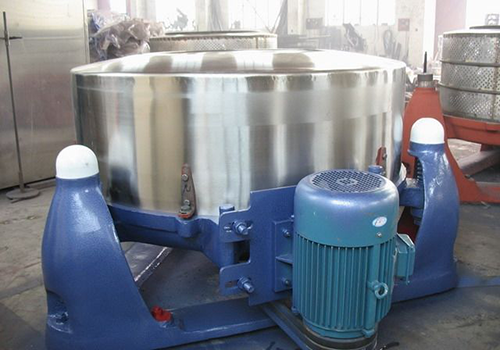

Podľa priestorovej situácie na mieste je v rozvodnej skrini nainštalovaný menič série RVE32 a inštalácia meniča a motor na mieste sú znázornené na obrázku.

07 Priebežný výsledok:

Riadiaci systém priemyselnej odstredivky využívajúci invertor RVE32 bol uvedený do prevádzky viac ako tri roky a dosiahol dobré ekonomické a sociálne výhody: Riadiace zariadenie funguje spoľahlivo, má dobrú prispôsobivosť k životnému prostrediu, odoláva drsnému prostrediu, ako je znečistenie olejom, prach a vlhké teplo, a má nízku poruchovosť;  Prijmite brzdenie spotreby energie, mäkký štart a jemné zastavenie, bez vplyvu na elektrickú sieť;  Vynikajúce charakteristiky obmedzujúce prúd, silná kapacita preťaženia, môžu účinne znížiť preťaženie frekvenčnej konverzie, nadprúdovú ochranu a maximalizovať kontinuitu výroby;  Ekonomické prínosy sú značné a celá investícia zvýšená o systém riadenia frekvenčnej konverzie sa môže vrátiť za viac ako dva roky;

08 Výhody pre zákazníkov:

Použitie brzdenia na spotrebu energie šetrí náklady na brzdové doštičky a čas na výmenu brzdových doštičiek, efektívnosť výroby sa zvyšuje o 15% a komplexný prínos sa výrazne zlepšuje; Komplexná ochranná funkcia meniča zaisťuje kontinuitu výroby;  Ekonomické výhody sú pozoruhodné a celá investícia zvýšená o systém riadenia frekvenčnej konverzie sa môže vrátiť za viac ako dva roky.
