01 Úvod:

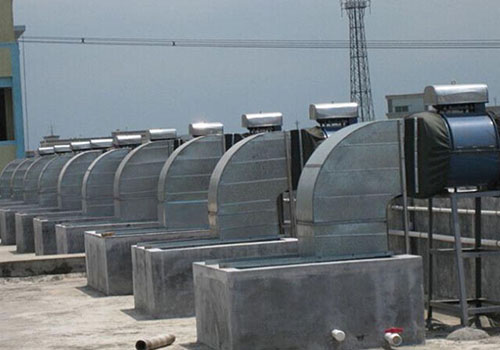

Záťaže ventilátorov sú široko používané, ako sú napájacie ventilátory a ventilátory s núteným ťahom rôznych výrobných a domácich kotlov, centrálne klimatizačné ventilátorové jednotky, jednotky čerstvého vzduchu, ventilátory chladiacich veží, odsávacie ventilátory v rôznych výrobných prevádzkach a sušičky na výrobných linkách. Ventilátory sú hlavným energetickým zariadením priemyselných a banských podnikov. Podľa štatistík príslušných rezortov je inštalovaný výkon ventilátorov a čerpadiel a motorov v krajine približne 35 000 MW a spotreba energie predstavuje približne 40 % celoštátnej spotreby energie. Pri použití meniča RVE32 v prevádzke ventilátora je miera úspory energie vo všeobecnosti 20%-60% a doba návratnosti investície je 1-3 roky. Výhody sú veľmi významné.

02 Vlastnosti:

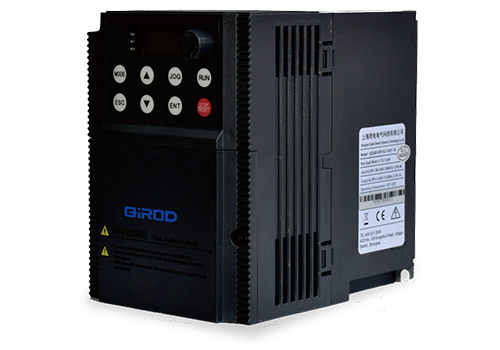

RVE32 je invertor namontovaný na skrini, výkonový rozsah je 0,75KW-500KW, napätie na vstupe je 380V-480V a režim riadenia je vektorové riadenie a vektorové riadenie bez snímača rýchlosti. Bezsenzorové vektorové riadenie rýchlosti je druh vektorového riadenia, ktorý odhaduje hodnotu spätnej väzby otáčok motora pomocou výpočtu modelu motora. Presnosť riadenia a dynamický výkon bezsenzorového vektorového riadenia rýchlosti nie sú také dobré ako vektorové riadenie s uzavretou slučkou otáčok, ale má tiež výhody jednoduchého systému, bez potreby údržby snímača rýchlosti a nízkej ceny, obzvlášť vhodné pre motory ventilátorov a čerpadiel. Tradičné U/f riadenie tiež nepotrebuje snímač otáčok, ale pri vysokovýkonných motoroch ventilátorov a čerpadiel, ako je U/f riadenie bez riadenia prúdovej slučky, je ľahké spôsobiť kolísanie prúdu. Bezsenzorové vektorové riadenie rýchlosti má nielen uzavretú slučku rýchlosti, ale aj prúdovú uzavretú slučku a ustálený prúd motora je stabilnejší.

RVE32 má množstvo klientskych terminálov, vrátane 8 digitálnych vstupov (LI1-LI8), 2 analógových vstupov (AI), 2 reléových výstupov (TA), 2 analógových výstupov (AO), 5V pomocného napájania pre analógový vstup Pevný vstup, 24V pomocného napájania sa používa pre digitálny vstup, všetky LI/TA, AI/AO je možné voľne naprogramovať na definovanie funkcií.

Invertor série RVE32 má zabudovanú funkciu PID, ktorá je pri prevádzke flexibilnejšia. Existuje mnoho spôsobov ovládania rozhrania, ktoré môže byť pevné alebo komunikačné.

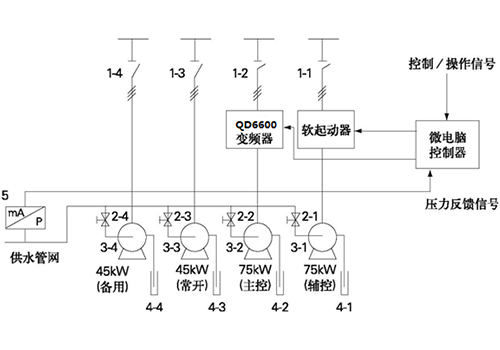

04 Úvod do systému:

Celkovo štyri motory v tomto kotle využívajú frekvenčné meniče RVE32 na riadenie pary, horúceho oleja a horúcich spalín. Horúce spaliny sú riadené dvoma motormi s výkonom 315 kW a sú posielané do hlavného ventilátora potrubím na sušenie drevnej hmoty. Dva 315KW invertory QD6000 riadia dva ventilátory a riadia výstupný výkon ventilátorov nastavením výstupnej frekvencie RVE32, aby sa realizovala presná regulácia toku horúceho dymu, čo nielenže spĺňa požiadavky procesu, ale je aj efektívnejšie ako použitie čelného skla. Je energeticky efektívnejšie nastaviť prúd horúceho dymu. Ďalšie dva 132 kW motory dodávajú paru z parného generátora a horúci olej z generátora termálneho oleja do zmiešavacej komory. Úpravou výkonu pary v parnom generátore možno regulovať tlak a teplotu v parnom generátore a úpravou výstupu termálneho oleja v generátore termálneho oleja možno regulovať teplotu generátora termálneho oleja. RVE32 tiež upravuje výstup pary a horúceho oleja riadením výstupného výkonu motora tak, aby reguloval tlak a teplotu parného generátora a teplotu generátora horúceho oleja.

05 Technický parameter:

06 Použitie na stránke:

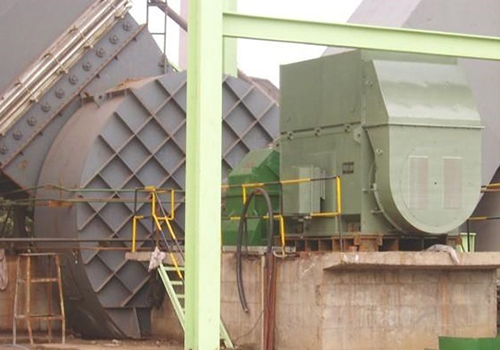

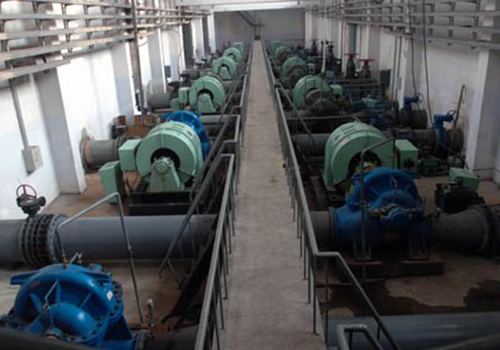

Podľa priestorovej situácie na mieste je v rozvodnej skrini nainštalovaný menič série RVE32 a inštalácia meniča a motor na mieste sú znázornené na obrázku.

07 Priebežný výsledok:

Riadenie ventilátora kotla s invertorom RVE32 je uvedené do prevádzky viac ako štyri roky a dosahuje dobré ekonomické a sociálne prínosy:

Riadiace zariadenie pracuje spoľahlivo a má nízku poruchovosť;  Výrazne nižší hluk;

Presná regulácia toku horúceho dymu na splnenie požiadaviek výrobného procesu;

Predlžuje životnosť ložísk motora a ventilátora, znižuje tvorbu tepla motora a výrazne znižuje množstvo údržby;

Ekonomické výhody sú značné a celá investícia zvýšená o systém riadenia frekvenčnej konverzie sa môže vrátiť za viac ako jeden rok.

08 Zákaznícke výhody:

Presne upravte tok tak, aby vyhovoval požiadavkám výrobného procesu;

Znížené straty motora a náklady na údržbu;

Efekt úspory energie je pozoruhodný a investícia zvýšená riadením frekvenčnej konverzie sa môže úplne vrátiť za viac ako jeden rok.
