01 Úvod:

Vodné zdroje sú dôležitým faktorom ekonomického rozvoja a trvalo udržateľného sociálneho rozvoja a miera čistenia mestských odpadových vôd sa stala dôležitým symbolom toho, či je región civilizovaný alebo nie. Vážne znečistenie a rastúci nedostatok vodných zdrojov sa v súčasnosti stali témou obáv na celom svete. S rozvojom ekonomiky v Číne sa množstvo mestských splaškových a priemyselných odpadových vôd prudko zvýšilo, čo poskytuje obrovský trhový priestor pre priemysel úpravy vody. Invertor RVE32 má širokú škálu aplikácií pri čistení odpadových vôd a dosiahol dobré ekonomické a sociálne výhody.

02 Vlastnosti:

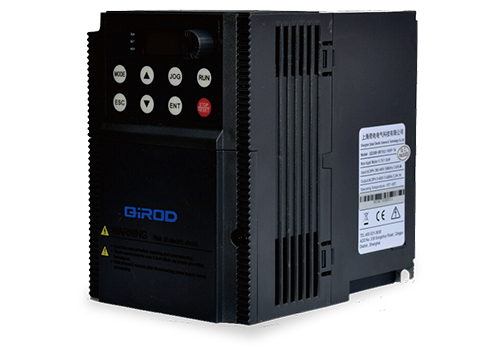

RVE32 je nástenný invertor, výkonový rozsah je 0,75KW-500KW, úroveň napätia vstupného sieťového napätia je 380V-480V a spôsob ovládania je vektorové riadenie bez snímača rýchlosti.

RVE32 má množstvo rozvodní, vrátane 8 digitálnych vstupov (LI1-LI8), 2 analógových vstupov (AI), 2 reléových výstupov (TA), 2 analógových výstupov (AO), 5V pomocného napájacieho zdroja pre analógové napájanie Pevný vstup, 24V pomocného napájacieho zdroja sa používa pre digitálny vstup, všetky LI/TA, AI/AO je možné voľne naprogramovať na definovanie funkcií.

Rozhranie MODBUS je štandardnou konfiguráciou RVE32, nie je potrebná žiadna voliteľná výbava. RVE32 je možné pripojiť k automatizačným systémom vyššej úrovne cez MODBUS.

03 Výhoda:

· Veľký počiatočný krútiaci moment, 1,5-násobok výstupného krútiaceho momentu pri 0,5 Hz s otvorenou slučkou, spĺňajúci požiadavky prevádzky prevzdušňovacieho dúchadla;

· Má výhodu rýchlej odozvy krútiaceho momentu a pri kolísaní zaťaženia je kolísanie prúdu malé; Má dobrú kapacitu preťaženia a prispôsobivosť k životnému prostrediu a má vysokú prevádzkovú spoľahlivosť;

· Prispôsobivosť super napájacej siete, schopnosť proti kolísaniu napájacej siete až do ±15%, aby sa zabezpečila stabilita výstupného napätia, prúdu, rýchlosti   Vynikajúce charakteristiky obmedzujúce prúd, silná kapacita preťaženia, môže účinne znížiť preťaženie frekvenčnej konverzie, nadprúdovú ochranu a maximalizovať kontinuitu výroby; Má silnú prispôsobivosť k životnému prostrediu a úplne nezávislý dizajn vzduchového potrubia môže výrazne zlepšiť odolnosť voči drsnému prostrediu, ako je znečistenie olejom, prach a vlhké teplo.

04 Úvod do systému:

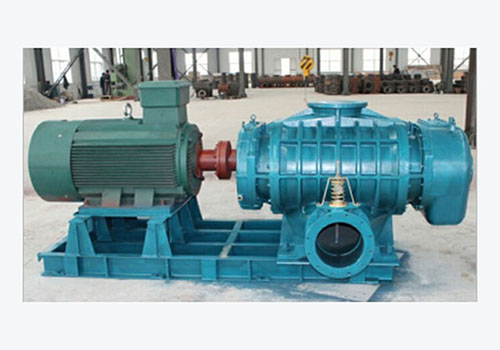

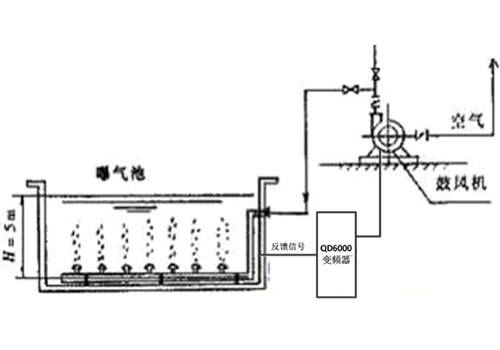

V tomto systéme je hlavný motor prevzdušňovacieho dúchadla na čistenie odpadových vôd s výkonom 110 kW poháňaný frekvenčným meničom RVE32 110 kW a automatické riadenie s uzavretou slučkou je realizované podľa spätnoväzbového signálu senzora rozpusteného kyslíka.

05 Technický parameter:

06 Použitie na stránke:

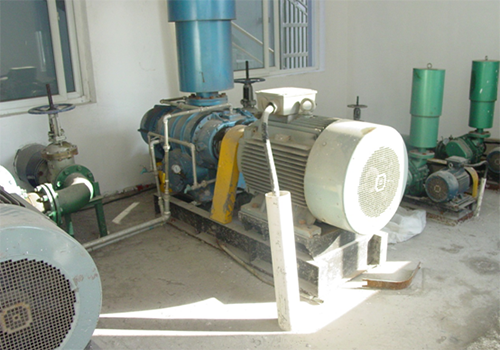

Podľa priestorovej situácie na mieste je v rozvodnej skrini nainštalovaný menič série RVE32 a inštalácia meniča a motor na mieste sú znázornené na obrázku.

07 Priebežný výsledok:

Riadiaci systém prevzdušňovacieho dúchadla na čistenie odpadových vôd s invertorom RVE32 je uvedený do prevádzky viac ako tri roky a dosiahol dobré ekonomické a sociálne prínosy:

Riadiace zariadenie funguje spoľahlivo, má dobrú prispôsobivosť k životnému prostrediu, odoláva drsnému prostrediu, ako je znečistenie olejom, prach a vlhké teplo, a má nízku poruchovosť;

Vynikajúce charakteristiky obmedzujúce prúd, silná kapacita preťaženia, môžu účinne znížiť preťaženie frekvenčnej konverzie, nadprúdovú ochranu a maximalizovať kontinuitu výroby;

Ekonomické výhody sú pozoruhodné, efekt úspory energie je viac ako 20% a celá investícia zvýšená o systém riadenia frekvenčnej konverzie sa môže vrátiť za viac ako jeden rok.

08 Zákaznícke výhody:

* Automatické riadenie PID, zníženie pracovného zaťaženia pracovníkov a zlepšenie efektivity práce; * Znížené straty motora a náklady na údržbu;

*Komplexná ochranná funkcia meniča na zabezpečenie kontinuity výroby v čo najväčšej miere;

*Ekonomické výhody sú pozoruhodné a celá investícia zvýšená o systém riadenia frekvenčnej konverzie sa môže vrátiť za viac ako jeden rok.
