01 Úvod:

S rozvojom technológie napájania a zlepšením technológie regulácie rýchlosti frekvenčnej konverzie nahradila inteligentná metóda riadenia dodávky vody s reguláciou rýchlosti frekvenčnej konverzie ako jadro predchádzajúcu metódu zásobovania vodou spínaním viacerých čerpadiel a nastavovaním ventilov. Počas regulácie otáčok s premenlivou frekvenciou môže byť štartovací prúd obmedzený v rámci menovitého prúdu, čím sa zabráni vplyvu na elektrickú sieť počas štartovania. Vďaka hladkému štartu čerpadla sa priemerná rýchlosť bežnej prevádzky znižuje, čím sa predlžuje životnosť zariadení, ako sú čerpadlá a ventily. Zároveň dokáže eliminovať efekt vodného rázu pri štartovaní a zastavovaní. Vďaka stabilnému výkonu, jednoduchému prevádzkovému režimu a funkcii umožní frekvenčný menič systému zásobovania vodou šetriť elektrinu, vodu a pracovnú silu a nakoniec dosiahnuť účel vysoko efektívnej prevádzky.

02 Vlastnosti:

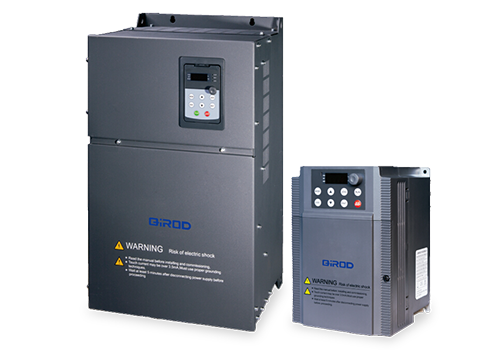

RVE32 je invertor namontovaný na skrini, výkonový rozsah je 0,75KW~500KW, vstupné napätie je 380V~480V a metódy riadenia sú bezsenzorové vektorové riadenie a vektorové riadenie. Bezsenzorové vektorové riadenie rýchlosti je druh vektorového riadenia, ale neexistuje žiadny snímač rýchlosti a hodnota spätnej väzby rýchlosti motora sa odhaduje pomocou výpočtu modelu motora. Presnosť riadenia a dynamický výkon bezsenzorového vektorového riadenia rýchlosti nie sú také dobré ako vektorové riadenie s uzavretou slučkou otáčok, ale má tiež výhody jednoduchého systému, bez potreby údržby snímačov rýchlosti a nízkej ceny, najmä u ventilátorov a čerpadiel. Tradičné U/f riadenie tiež nepotrebuje snímač otáčok, ale pri vysokovýkonných motoroch ventilátorov a čerpadiel, ako je U/f riadenie bez riadenia prúdovej slučky, je ľahké spôsobiť kolísanie prúdu. Bezsenzorové vektorové riadenie rýchlosti má nielen uzavretú slučku rýchlosti, ale aj prúdovú uzavretú slučku a ustálený prúd motora je stabilnejší.

RVE32 má množstvo klientskych terminálov, vrátane 8 digitálnych vstupov (LI1~LI8), 2 analógových vstupov (AI), 2 reléových výstupov (TA), 2 analógových výstupov (AO), 5V pomocného napájacieho zdroja pre analógové napájanie Pevný vstup, 24V pomocného napájacieho zdroja sa používa pre digitálny vstup, všetky LI/TA, AI/AO je možné voľne naprogramovať na definovanie funkcií. Rozhranie MODBUS je štandardnou konfiguráciou RVE32, nie je potrebná žiadna voliteľná výbava. RVE32 je možné pripojiť k automatizačným systémom vyššej úrovne cez MODBUS.

Invertor série RVE32 má zabudovanú funkciu PID, ktorá je pri prevádzke flexibilnejšia. Existuje mnoho spôsobov ovládania rozhrania, ktoré môže byť pevné alebo komunikačné.

04 Úvod do systému:

V tomto systéme sa používajú tri čerpadlá na hlboké studne a jedno čerpadlo na hlboké studne s výkonom 45 kW sa používa ako normálne otvorené čerpadlo na udržanie základnej funkcie zásobovania vodou. Ako hlavné regulačné čerpadlo sa používa 75kW čerpadlo do hlbokej studne a je nainštalované automatické regulačné zariadenie dodávky vody s konštantným tlakom s frekvenčným meničom. Pri zmene spotreby vody sa rýchlosť čerpadla prispôsobí tak, aby sa zabezpečila dodávka vody do vodovodnej siete s konštantným tlakom. Je inštalované 75kW čerpadlo do hlbokej studne so súpravou plného digitálneho. Regulátor jemného rozbehu striedavého motora sa používa ako pomocné riadiace čerpadlo. Keď sa objem prívodu vody výrazne zmení, ak hlavné riadiace čerpadlo pracovalo pri plnej frekvencii (alebo frekvencii), nie je možné zaručiť, že tlak v potrubnej sieti prívodu vody bude konštantný. Regulátor spustí (alebo zastaví) pomocné riadiace čerpadlo a potom hlavné riadiace čerpadlo beží s premenlivou rýchlosťou, aby sa nastavil tlak vody v potrubnej sieti tak, aby bol konštantný.

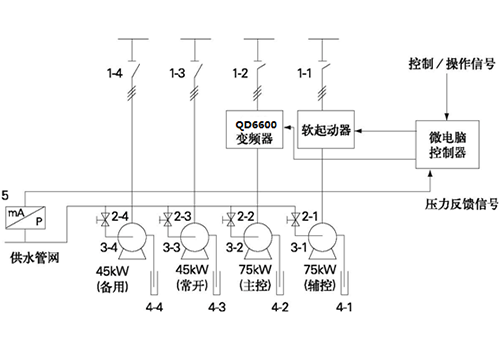

1- Vypínač napájania 2- Jednocestný vodný ventil 3- Reaktancia čerpadla 4- Zdroj vody z hlbokej studne 5- Senzor tlaku

05 Technický parameter:

06 Použitie na mieste:

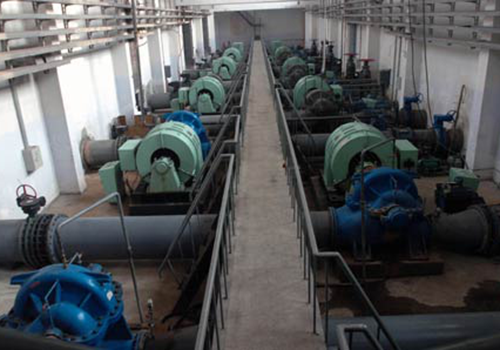

Podľa priestorovej situácie na mieste je v rozvodnej skrini nainštalovaný menič série RVE32 a inštalácia meniča a motor na mieste sú znázornené na obrázku.

07 Priebežný výsledok:

Systém zásobovania vodou s konštantným tlakom pomocou meniča RVE32 je uvedený do prevádzky viac ako tri roky a dosiahol dobré ekonomické a sociálne prínosy:

Riadiace zariadenie pracuje spoľahlivo a má nízku poruchovosť;

Tlak prívodu vody je stabilný, čo eliminuje nevýhody vo výškových domácnostiach, ktoré odstavujú vodu počas špičkovej spotreby vody a nadmerného tlaku v potrubí počas období poklesu vody;

Vyriešte problém odstraňovania piesku pri zapnutom čerpadle a problém pretečenia počas prevádzky;

Ekonomické prínosy sú pozoruhodné a skutočné prevádzkové štatistiky ukazujú, že za jeden rok sa dá ušetriť 432 600 kWh elektriny. Vypočítané na 0,3 juanov za kilowatthodinu možno ušetriť približne 129 800 juanov na nákladoch na elektrinu. Viac ako jeden rok môže získať späť všetky zvýšené investície do automatického riadiaceho systému dodávky vody s konštantným tlakom.

08 Zákaznícke výhody:

Tlak vody vodovodnej potrubnej siete je stabilný a nemení sa so zmenou spotreby vody, čo zlepšuje kvalitu dodávky vody;

Zabraňuje fenoménu tečúcej vody a úniku vody spôsobenému abnormálnym zvýšením tlaku vody vo vodovodnej potrubnej sieti a znižuje náklady na údržbu;

Efekt úspory energie je pozoruhodný a zvýšené investície do systému zásobovania vodou s konštantným tlakom sa môžu úplne vrátiť za viac ako jeden rok;

Zabráni sa plytvaniu vodnými zdrojmi a zabráni sa ďalšiemu rozširovaniu oblasti lievika poklesu hladiny vody, ktorý vzniká nadmerným využívaním podzemnej vody.
