01 Úvod:

Stavebný výťah je nepostrádateľným vertikálnym dopravným zariadením pri výstavbe moderných výškových budov. Predovšetkým zohráva mimoriadne dôležitú úlohu pri výstavbe výškových a super výškových budov a má nezastupiteľnú úlohu pri zabezpečovaní doby výstavby a bezpečnosti, znižovaní nákladov na výstavbu a znižovaní náročnosti na prácu. Invertor RVE32 má dobrý výkon a efekt úspory energie pri používaní výťahov na stavbu budov.

02 Vlastnosti:

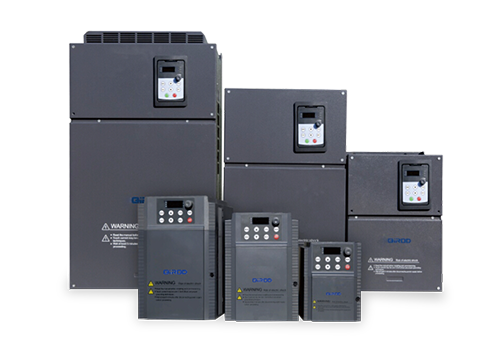

RVE32 je nástenný invertor, výkonový rozsah je 0,75KW-500KW, úroveň napätia vstupného sieťového napätia je 380V-480V a spôsob ovládania je vektorové riadenie bez snímača rýchlosti. RVE32 má množstvo rozvodní, vrátane 8 digitálnych vstupov (LI1-LI8), 2 analógových vstupov (AI), 2 reléových výstupov (TA), 2 analógových výstupov (AO), 5V pomocného napájacieho zdroja pre analógové napájanie Pevný vstup, 24V pomocného napájacieho zdroja sa používa pre digitálny vstup, všetky LI/TA, AI/AO je možné voľne naprogramovať na definovanie funkcií. Rozhranie MODBUS je štandardnou konfiguráciou RVE32, nie je potrebná žiadna doplnková výbava. RVE32 je možné pripojiť k automatizačným systémom vyššej úrovne cez MODBUS.

03 Výhoda:

· Má nízkofrekvenčné charakteristiky krútiaceho momentu a môže poskytnúť 0,5 Hz 150% menovitý krútiaci moment;

· Spoľahlivé ovládanie bŕzd, bezpečné a spoľahlivé;

· Viacstupňové nastavenie rýchlosti na realizáciu funkcie rýchlej rýchlosti ľahkého zaťaženia a nízkej rýchlosti ťažkého zaťaženia;

· Vynikajúce charakteristiky obmedzujúce prúd, silná kapacita preťaženia, môžu účinne znížiť preťaženie frekvenčnej konverzie, nadprúdovú ochranu a maximalizovať kontinuitu výroby;

· Má silnú prispôsobivosť k životnému prostrediu a úplne nezávislý dizajn vzduchového potrubia môže výrazne zlepšiť odolnosť voči drsnému prostrediu, ako je znečistenie olejom, prach a vlhké teplo.

04 Úvod do systému:

V tomto systéme je hlavná obvodová časť motora poháňaná meničom RVE32 37KW. Celý systém je riadený frekvenčným meničom RVE32 a rýchlosť chodu využíva dve rýchlosti na realizáciu funkcie rýchlej rýchlosti ľahkého zaťaženia a nízkej rýchlosti ťažkého zaťaženia. Výstup skupiny reléových brzdových signálov na ovládanie otvárania a zatvárania brzdy motora.

05 Technický parameter

06 Použitie na stránke:

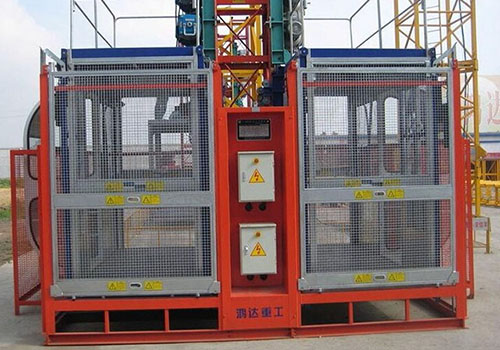

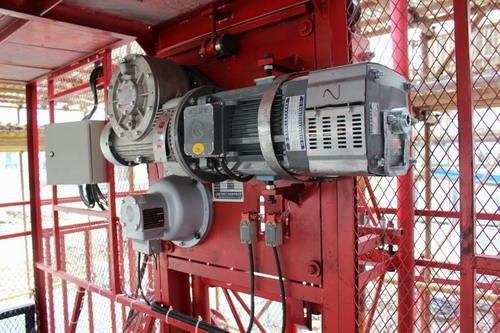

Podľa priestorovej situácie na mieste je v rozvodnej skrini nainštalovaný menič série RVE32 a inštalácia meniča a motor na mieste sú znázornené na obrázku.

07 Priebežný výsledok:

Riadiaci systém výťahu s meničom RVE32 je uvedený do prevádzky viac ako tri roky a dosiahol dobré ekonomické a sociálne prínosy.

Riadiace zariadenie funguje spoľahlivo, má dobrú prispôsobivosť k životnému prostrediu, odoláva drsnému prostrediu, ako je znečistenie olejom, prach a vlhké teplo, a má nízku poruchovosť;

* Vynikajúce charakteristiky obmedzujúce prúd, silná kapacita preťaženia, môže účinne znížiť preťaženie frekvenčnej konverzie, nadprúdovú ochranu a maximalizovať kontinuitu výroby;

*Neexistuje žiadny jav „sklzového háku“, keď je zdvíhacia hmotnosť odlišná, keď sa náklad spustí a zastaví;

*Funkcie zrýchlenia ľahkého zaťaženia a detekcie uvoľneného lana spĺňajú požiadavky zákazníkov na zlepšenie efektívnosti a bezpečnosti výroby.

08 Zákaznícke výhody:

Presné riadenie rýchlosti zlepšuje efektivitu výroby;

Znížte opotrebovanie ozubených kolies zariadení a znížte náklady na údržbu;

Bezpečný a spoľahlivý výkon na zaistenie bezpečnosti výrobných činností; $ $
