01 Úvod:

S neustálym vývojom žeriavov je pre tradičnú riadiacu techniku ťažké splniť čoraz vyššie požiadavky na reguláciu rýchlosti a ovládanie žeriavov. Dnes, s rýchlym vývojom elektronickej technológie, sa kombinácia žeriavovej a elektronickej technológie čoraz viac približuje a zariadenie na reguláciu otáčok striedavého prúdu nahrádza tradičnú metódu regulácie otáčok odporu sériového rotora motora. Medzi mnohými zariadeniami na reguláciu rýchlosti striedavého prúdu sa frekvenčný menič RVE32 široko používa v rôznych aplikáciách vďaka svojej stabilite výkonu, bohatosti funkcií rozšírenia možností, flexibilite programovacieho prostredia, charakteristikám krútiaceho momentu a prispôsobivosti na použitie pri rôznych príležitostiach. Invertor zaujíma veľmi dôležité postavenie na trhu vyššej kategórie.

02 Vlastnosti:

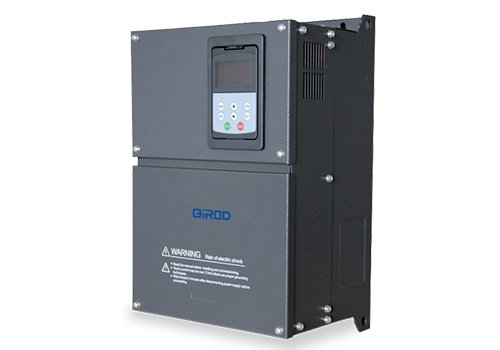

RVE32 je nástenný invertor, výkonový rozsah je 0,75KW-500KW, úroveň napätia vstupného sieťového napätia je 380V-480V a spôsob ovládania je vektorové riadenie bez snímača rýchlosti. RVE32 má množstvo rozvodní, vrátane 8 digitálnych vstupov (LI1-LI8), 2 analógových vstupov (AI), 2 reléových výstupov (TA), 2 analógových výstupov (AO), 5V pomocného napájacieho zdroja pre analógové napájanie Pevný vstup, 24V pomocného napájacieho zdroja sa používa pre digitálny vstup, všetky LI/TA, AI/AO je možné voľne naprogramovať na definovanie funkcií.

Rozhranie MODBUS je štandardnou konfiguráciou RVE32, nie je potrebná žiadna doplnková výbava. RVE32 je možné pripojiť k automatizačným systémom vyššej úrovne cez MODBUS.

03 Výhoda:

· S nízkofrekvenčnými charakteristikami krútiaceho momentu môže poskytnúť 0,5 Hz 150% menovitého krútiaceho momentu, aby sa zabezpečil hladký štart žeriavu s premenlivou frekvenciou.

· Spoľahlivé logické ovládanie bŕzd, čas brzdenia je nastaviteľný, pričom zabezpečuje, že hák neprekĺzne, zároveň sa vyhýba veľkému záberovému prúdu motora.

· Proces zrýchlenia a spomalenia je v súlade s režimom krivky S, čo zvyšuje stabilitu práce, znižuje mechanické namáhanie a predlžuje životnosť zariadenia.

· Štartovací prúd je malý, prúdový dopad na elektrickú sieť je malý, plytvanie napájaním je značne znížené a efekt úspory energie je zrejmý.

· Kompletná ochranná funkcia, zlepšenie bezpečnostného faktora a uľahčenie kontroly a údržby.

· Má silnú prispôsobivosť k životnému prostrediu a úplne nezávislý dizajn vzduchového potrubia môže výrazne zlepšiť odolnosť voči drsnému prostrediu, ako je znečistenie olejom, prach a vlhké teplo.

04 Úvod do systému:

V tomto systéme sú 4 sady motorov s výkonom 7,5 kW poháňané invertorom RVE32 45 kW na realizáciu ovládania vozíka portálového žeriavu. RVE32 môže poskytnúť kompletné ovládanie logiky otvárania bŕzd, ovládanie prepínania vysokých a nízkych otáčok, viacmotorové paralelné vektorové ovládanie, nastaviteľné ovládanie brzdného napätia, ovládanie prevádzky zoslabovania vysokofrekvenčného poľa a ďalšie funkcie, aby sa dosiahlo ovládanie portálových žeriavov.

05 Technický parameter:

06 Použitie na stránke:

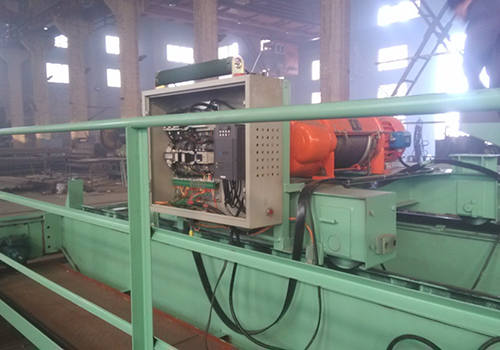

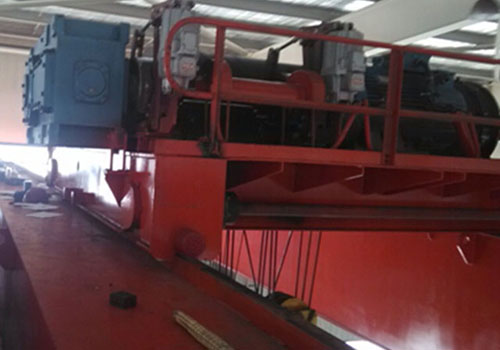

Podľa priestorovej situácie na mieste je v rozvodnej skrini nainštalovaný menič série RVE32 a inštalácia meniča a motor na mieste sú znázornené na obrázku.

07 Priebežný výsledok:

Riadiaci systém portálového žeriavu s invertorom RVE32 je uvedený do prevádzky viac ako tri roky a dosiahol dobré ekonomické a sociálne prínosy:

*Ovládacie zariadenie funguje spoľahlivo, má dobrú prispôsobivosť k životnému prostrediu, odoláva drsnému prostrediu, ako je znečistenie olejom, prach a vlhké teplo, a má nízku poruchovosť;

* Vynikajúce charakteristiky obmedzujúce prúd, silná kapacita preťaženia, môže účinne znížiť preťaženie frekvenčnej konverzie, nadprúdovú ochranu a maximalizovať kontinuitu výroby;

* Proces spustenia a chodu je hladký a efektívny, bezpečný a spoľahlivý.

08 Zákaznícke výhody:

Invertor a žeriav fungujú stabilne, čo výrazne znižuje náklady na údržbu;

Komplexná ochranná funkcia meniča zaisťuje kontinuitu výroby;

Ovládanie spínania vysokej a nízkej rýchlosti, vysoká účinnosť;

Ovládanie bŕzd je realizované frekvenčným meničom a bezpečnosť je dobrá.
