01 Úvod:

Číslicovo riadené obrábacie stroje, skrátene označované ako CNC obrábacie stroje, sú mechatronické produkty, ktoré už 30 rokov integrujú mechanické, elektrické, hydraulické, pneumatické, mikroelektroniky a informačné technológie. Vreteno a každý podávací systém sú poháňané príslušnými motormi. S vývojom technológie regulácie rýchlosti frekvenčnej konverzie je vreteno CNC obrábacieho stroja poháňané frekvenčným meničom, ktorý môže dobre spĺňať pracovné potreby. Qidian frekvenčný menič RVE32 má širokú škálu aplikácií v CNC obrábacích strojoch a dosiahol dobré ekonomické a sociálne výhody.

02 Vlastnosti:

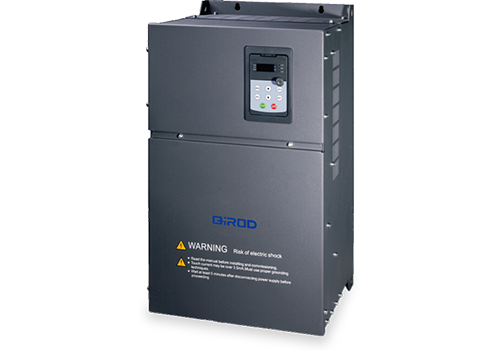

RVE32 je nástenný invertor, výkonový rozsah je 0,75KW-500KW, úroveň napätia vstupného sieťového napätia je 380V-480V a spôsob ovládania je vektorové riadenie bez snímača rýchlosti.

RVE32 má množstvo rozvodní, vrátane 8 digitálnych vstupov (LI1-LI8), 2 analógových vstupov (AI), 2 reléových výstupov (TA), 2 analógových výstupov (AO), 5V pomocného napájacieho zdroja pre analógové napájanie Pevný vstup, 24V pomocného napájacieho zdroja sa používa pre digitálny vstup, všetky LI/TA, AI/AO je možné voľne naprogramovať na definovanie funkcií.

Rozhranie MODBUS je štandardnou konfiguráciou RVE32, nie je potrebná žiadna doplnková výbava. RVE32 je možné pripojiť k automatizačným systémom vyššej úrovne cez MODBUS.

03 Výhoda:

· Veľký rozbehový krútiaci moment, ktorý poskytuje 0,5 Hz 150% menovitý krútiaci moment, ľahké spustenie motora vretena;

· Má výhodu rýchlej odozvy krútiaceho momentu a pri kolísaní zaťaženia je kolísanie prúdu malé;

· Má dobrú kapacitu preťaženia a prispôsobivosť k životnému prostrediu a má vysokú prevádzkovú spoľahlivosť;

· S presnosťou ovládania rýchlosti je presnosť ovládania 0,2 % a je realizovaná presná regulácia rýchlosti;

· Vynikajúce charakteristiky obmedzujúce prúd, silná kapacita preťaženia, môžu účinne znížiť preťaženie frekvenčnej konverzie, nadprúdovú ochranu a maximalizovať kontinuitu výroby;

· Má silnú prispôsobivosť k životnému prostrediu a úplne nezávislý dizajn vzduchového potrubia môže výrazne zlepšiť odolnosť voči drsnému prostrediu, ako je znečistenie olejom, prach a vlhké teplo.

04 Úvod do systému:

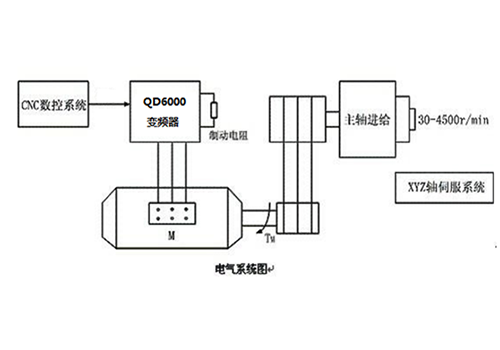

V tomto systéme je vreteno 4KW CNC obrábacieho stroja poháňané invertorom RVE32 5,5KW a rýchle brzdenie a zastavovanie je realizované prostredníctvom externej brzdovej jednotky a brzdového odporu. Zmena rýchlosti spôsobená zmenou zaťaženia je veľmi malá pri vektorovom riadení s otvorenou slučkou.

05 Technický parameter:

06 Použitie na stránke:

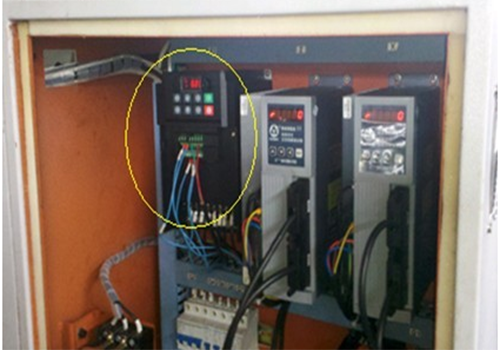

Podľa priestorovej situácie na mieste je v rozvodnej skrini nainštalovaný menič série RVE32 a inštalácia meniča a motor na mieste sú znázornené na obrázku.

07 Priebežný výsledok:

Riadiaci systém CNC obrábacieho stroja s invertorom RVE32 je v prevádzke viac ako tri roky a dosiahol dobré ekonomické a sociálne výhody:

Riadiace zariadenie funguje spoľahlivo, má dobrú prispôsobivosť k životnému prostrediu, odoláva drsnému prostrediu, ako je znečistenie olejom, prach a vlhké teplo, a má nízku poruchovosť;

Monitorovanie a riadenie výstupného prúdu v reálnom čase s dobrou dynamickou odozvou a lepšou kvalitou vyrábaných produktov;

Vynikajúce charakteristiky obmedzujúce prúd, silná kapacita preťaženia, môžu účinne znížiť preťaženie frekvenčnej konverzie, nadprúdovú ochranu a maximalizovať kontinuitu výroby;

Vynikajúca charakteristika nízkofrekvenčného krútiaceho momentu, stabilná prevádzka pri nízkych otáčkach menovitého krútiaceho momentu.

08 Zákaznícke výhody:

Invertor a motor vretena bežia stabilne, čím sa znižujú náklady na údržbu; Znížené straty motora a náklady na údržbu;

Komplexná ochranná funkcia meniča zaisťuje kontinuitu výroby;

Výroba produktov je viac v súlade s požiadavkami a chybovosť je značne znížená.
