01 Úvod:

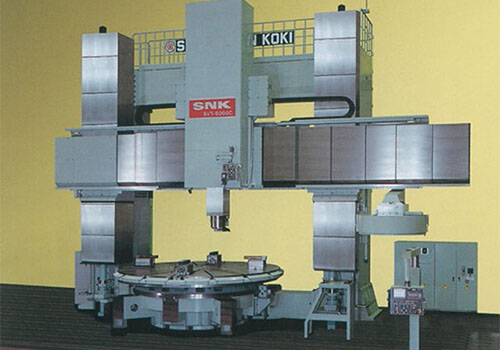

Vertikálne sústruhy sú veľké mechanické zariadenia používané na spracovanie veľkých a ťažkých obrobkov s veľkými radiálnymi rozmermi a relatívne malými osovými rozmermi a zložitými tvarmi. Ako je valcová plocha, koncová plocha, kužeľová plocha, valcový otvor, kužeľový otvor atď. rôznych diskov, kolies a objímok. Závitovanie, guľové sústruženie, profilovanie, frézovanie a brúsenie je možné aj pomocou prídavných zariadení. Vreteno veľkých obrábacích strojov je riadené invertorom RVE32, aby sa dosiahla stabilná regulácia otáčok, s dobrou charakteristikou nízkofrekvenčného krútiaceho momentu a rýchlou odozvou. Rýchle brzdenie a zastavenie zabezpečuje brzdná jednotka a brzdný odpor.

02 Vlastnosti:

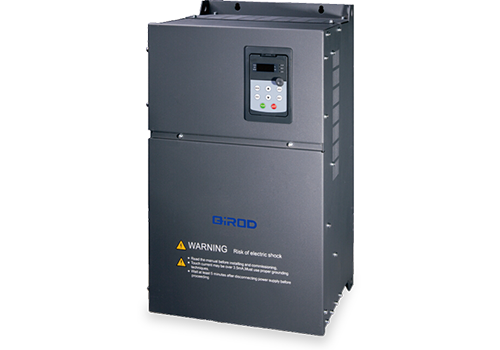

RVE32 je nástenný invertor, výkonový rozsah je 0,75KW-500KW, úroveň napätia vstupného sieťového napätia je 380V-480V a spôsob ovládania je vektorové riadenie bez snímača rýchlosti. RVE32 má množstvo ovládacích zariadení, vrátane 8 digitálnych vstupov (LI1-LI8), 2 analógových vstupov (AI), 2 reléových výstupov (TA), 2 analógových výstupov (AO), 5V pomocného napájacieho zdroja pre analógové napájanie Pevný vstup, 24V pomocného napájacieho zdroja sa používa pre digitálny vstup, všetky LI/TA, AI/AO je možné voľne naprogramovať na definovanie funkcií.

Rozhranie MODBUS je štandardná konfigurácia RVE32 bez možnosti voľby. RVE32 je možné pripojiť k automatizačným systémom vyššej úrovne cez MODBUS.

03 Výhoda:

· Poskytnite 0,5 Hz 150% menovitý krútiaci moment, ľahké spustenie motora vretena;

· S presnosťou regulácie rýchlosti je presnosť regulácie 0,2% a je dosiahnutá presná regulácia rýchlosti;

· S dobrým ovládaním zoslabovania poľa môže dosiahnuť presné ovládanie aj pri behu pri vysokej frekvencii;

· Má výhodu rýchlej odozvy krútiaceho momentu a pri kolísaní zaťaženia je kolísanie prúdu malé;

· Má dobrú kapacitu preťaženia a prispôsobivosť k životnému prostrediu a má vysokú prevádzkovú spoľahlivosť;

· Vynikajúca funkcia AVR, prispôsobivosť super mriežky, záruka výstupného napätia, prúdu a rýchlosti;

· Vynikajúce charakteristiky obmedzujúce prúd, silná kapacita preťaženia, môže účinne znížiť preťaženie frekvenčnej konverzie, nadprúdová ochrana, obmedzenie na zabezpečenie kontinuity výroby;

· Má silnú prispôsobivosť k životnému prostrediu a úplne nezávislý dizajn vzduchového potrubia môže výrazne zlepšiť odolnosť voči drsnému prostrediu, ako je znečistenie olejom, prach a vlhké teplo.

04 Úvod do systému:

V tomto systéme je vreteno 55kW vertikálneho sústruhu poháňané frekvenčným meničom RVE32 75KW a rýchle brzdenie je realizované cez externú brzdnú jednotku a brzdný odpor. Rezanie konštantnou rýchlosťou sa dosahuje vektorovým riadením s otvorenou slučkou a kolísanie rýchlosti spôsobené zmenami zaťaženia je veľmi malé. Menič sa spúšťa cez ovládací terminál a daná rýchlosť je riadená analógovým napäťovým signálom 0-10V riadiaceho systému. Keď motor beží pri frekvencii 70 Hz, kolísanie rýchlosti je menšie ako 1 ot./min a kolísanie prúdu je menšie ako 1A, čím sa dosahuje presné riadenie rýchlosti.

05 Technický parameter:

06 Použitie na stránke:

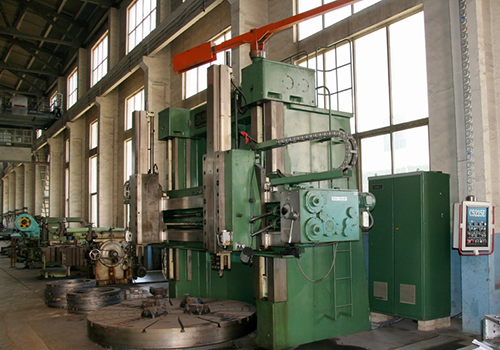

Podľa priestorovej situácie na mieste je v rozvodnej skrini nainštalovaný menič série RVE32 a inštalácia meniča a motor na mieste sú znázornené na obrázku.

07 Priebežný výsledok:

Systém riadenia vertikálneho sústruhu s invertorom RVE32 je uvedený do prevádzky viac ako tri roky a dosiahol dobré ekonomické a sociálne prínosy:

Riadiace zariadenie funguje spoľahlivo, má dobrú prispôsobivosť k životnému prostrediu, odoláva drsnému prostrediu, ako je znečistenie olejom, prach a vlhké teplo, a má nízku poruchovosť;

Vynikajúce charakteristiky obmedzujúce prúd, silná kapacita preťaženia, môžu účinne znížiť preťaženie frekvenčnej konverzie, nadprúdovú ochranu a maximalizovať kontinuitu výroby;

Presnosť riadenia rýchlosti je vysoká a výrobné produkty sú viac v súlade s požiadavkami; systém riadenia vertikálneho sústruhu pomocou meniča QD6000 je uvedený do prevádzky viac ako tri roky a dosahuje dobré ekonomické prínosy a výsledky.

08 Zákaznícke výhody:

Invertor a motor vretena bežia stabilne, čím sa znižujú náklady na údržbu;

Komplexná ochranná funkcia meniča zaisťuje kontinuitu výroby;

Výroba produktov je viac v súlade s požiadavkami a chybovosť je značne znížená.
