01 Úvod:

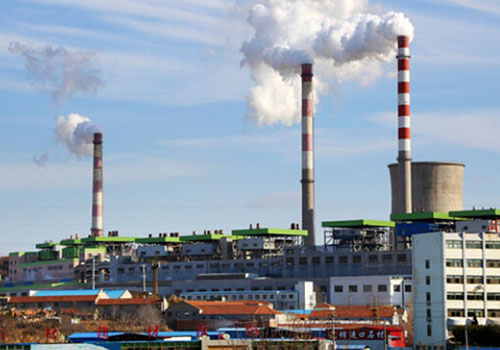

Zima v severnej Číne je dlhá a studená a spôsoby vykurovania, ako je vykurovanie a geotermálna energia, sa tu stali hlavnými prostriedkami, ako sa v zime vyhnúť chladu. Tepelná elektráreň dopravuje prehriatu paru do každej výmenníkovej stanice cez parovodné potrubie. Vo výmenníkovej stanici para ohrieva vykurovaciu teplú vodu cez výmenník tepla a obehové čerpadlo posiela horúcu vodu cez vykurovacie potrubie do sekundárnej siete a rôznych výmenníkov tepla. užívateľ. Invertor D71 Shanghai Qidian sa široko používa v komunálnych oblastiach, ako je vykurovanie, HVAC, vodárne a čističky odpadových vôd. Naše produkty a riešenia majú pozoruhodné účinky na úsporu energie, bezpečnú a spoľahlivú prevádzku a sú zárukou stabilnej prevádzky mestskej sústavy.

02 Vlastnosti:

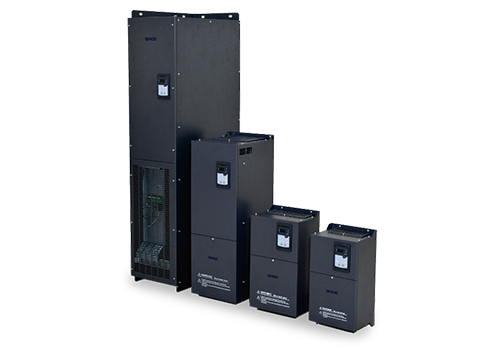

D71 je nástenný menič s rozsahom výkonu 0,75KW-500KW a režim riadenia úrovne napätia vstupného sieťového napätia je 380V-480V, čo je vektorové riadenie bez snímača rýchlosti. Bezsenzorové vektorové riadenie otáčok je vhodné najmä pre ventilátory a čerpadlá. Bezsenzorové vektorové riadenie rýchlosti má nielen uzavretú slučku rýchlosti, ale aj prúdovú uzavretú slučku a ustálený prúd motora je stabilnejší.

D71 má množstvo klientskych terminálov, vrátane 8 digitálnych vstupov (LI1-LI8), 2 analógových vstupov (AI), 2 reléových výstupov (TA), 2 analógových výstupov (AO), 5V pomocného napájacieho zdroja pre analógový vstup Pevný vstup, 24V pomocného napájacieho zdroja sa používa pre digitálny vstup, všetky LI/TA, AI/AO je možné voľne naprogramovať na definovanie funkcií. Rozhranie MODBUS je štandardnou konfiguráciou D71, nie je potrebná žiadna voliteľná výbava. D71 je možné pripojiť k automatizačným systémom vyššej úrovne cez MODBUS. Invertor série D71 má vstavanú funkciu PID, prevádzka je flexibilnejšia a existuje mnoho spôsobov, ako ovládať rozhranie.

04 Úvod do systému:

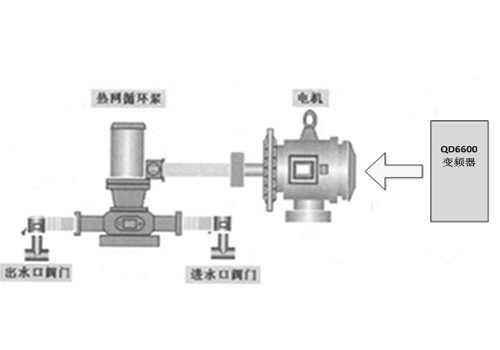

V tomto systéme sa používa frekvenčný menič D71 110KW na pohon 110KW obehového čerpadla tepelnej siete. Zhromažďovaním teplotného rozdielu medzi celkovým výstupom a teplotou vratnej vody systému a porovnaním teplotného rozdielu teploty vratnej vody užívateľského systému v každej oblasti s rozdielom projektovanej teploty systému sa rýchlosť obehového čerpadla automaticky upraví pomocou vstavanej funkcie PID meniča, aby sa realizovalo nastavenie celkového prietoku a teploty systému.

05 Technický parameter:

06 Použitie na stránke:

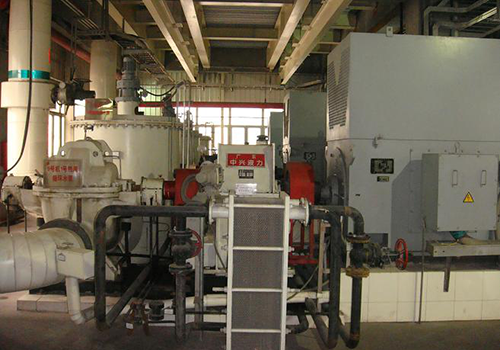

Podľa priestorovej situácie na mieste je v rozvodnej skrini nainštalovaný menič série D71 a inštalácia meniča a motor na mieste sú znázornené na obrázku.

07 Priebežný výsledok:

Systém obehového čerpadla vykurovacej siete s invertorom D71 je uvedený do prevádzky viac ako tri roky a dosiahol dobré ekonomické a sociálne prínosy:

Riadiace zariadenie pracuje spoľahlivo a má nízku poruchovosť;  Prostredníctvom automatického nastavenia PID je eliminovaný jav nerovnomerného vykurovania a chladenia každej stanice vo vykurovacej sieti;

Realizovať bezobslužnú prevádzku výroby, výrazne znížiť intenzitu práce a zlepšiť efektivitu výroby;

Ekonomické výhody sú značné a všetky zvýšené investície sa môžu vrátiť za viac ako jeden rok.

08 Zákaznícke výhody:

Vykurovanie a chladenie každej stanice v tepelnej sieti je jednotné, čo zabezpečuje potreby vykurovania vzdialených zákazníkov a zabraňuje prehrievaniu blízkych zákazníkov.

Realizovať bezobslužnú prevádzku výroby a zlepšiť efektivitu výroby;

Mechanický vplyv je znížený, čo výrazne šetrí náklady na údržbu;

Efekt úspory energie je pozoruhodný a zvýšené investície sa môžu úplne vrátiť za viac ako jeden rok.
