01 Úvod:

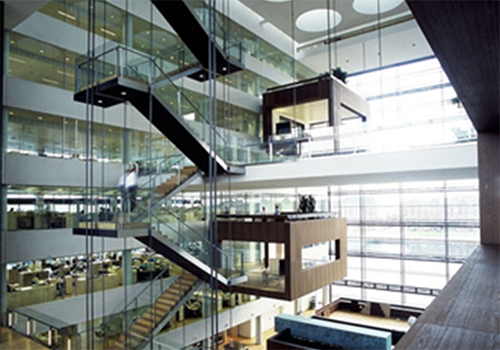

Koncept HVAC zahŕňa vykurovanie, vetranie a klimatizáciu, takže má širší koncept ako centrálna klimatizácia. Koncepciou úspory energie v HVAC nie je znižovanie životného prostredia alebo potláčanie dopytu po energii výmenou za úsporu energie, ale zlepšovanie energetickej efektívnosti budov prostredníctvom aplikácie metód integrovaného plánovania zdrojov (IRP) a techník riadenia spotreby energie (DSM), s obmedzenými nákladmi na zdroje a spotrebu energie na dosiahnutie sociálnej a ekonomickej efektívnosti na uspokojenie rastúcich environmentálnych potrieb. Invertor D71 sa široko používa vo vykurovacích, ventilačných a klimatizačných systémoch na špičkových miestach, ako sú letiská, rozhlasové a televízne budovy, nemocnice a metro.

02 Vlastnosti:

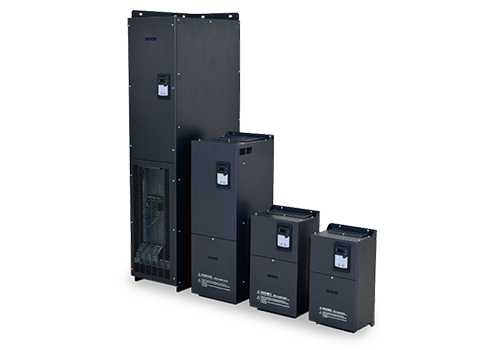

D71 je nástenný invertor, výkonový rozsah je 0,75KW-500KW, úroveň napätia vstupného sieťového napätia je 380V-480V a spôsob ovládania je vektorové riadenie bez snímača rýchlosti.

D71 má množstvo ovládacích zariadení, vrátane 8 digitálnych vstupov (LI1-LI8), 2 analógových vstupov (AI), 2 reléových výstupov (TA), 2 analógových výstupov (AO), 5V pomocného napájacieho zdroja pre analógové napájanie Pevný vstup, 24V pomocného napájacieho zdroja sa používa pre digitálny vstup, všetky LI/TA, AI/AO je možné voľne naprogramovať na definovanie funkcií.

Rozhranie MODBUS je štandardnou konfiguráciou D71, nie je potrebná žiadna voliteľná výbava. D71 je možné pripojiť k automatizačným systémom vyššej úrovne cez MODBUS.

03 Výhoda:

· Dobrý výkon krútiaceho momentu pri nízkej frekvencii (1,5-násobok výstupného krútiaceho momentu pri 0,5 Hz s otvorenou slučkou), veľký krútiaci moment pri nízkej frekvencii;

· Má výhodu rýchlej odozvy krútiaceho momentu a pri kolísaní zaťaženia je kolísanie prúdu malé;

· Má dobrú kapacitu preťaženia a prispôsobivosť k životnému prostrediu a má vysokú prevádzkovú spoľahlivosť;

· Prispôsobivosť super elektrickej siete, schopnosť proti kolísaniu elektrickej siete až do ±15%, aby sa zabezpečila stabilita výstupného napätia, prúdu, rýchlosti;

· 15 kW a viac sú vybavené štandardnými jednosmernými tlmivkami, ktoré dobre fungujú pri harmonickom riadení a stabilite, čo pomáha zákazníkom šetriť náklady na hardvér;

· Vynikajúce charakteristiky obmedzujúce prúd, silná kapacita preťaženia, môžu účinne znížiť preťaženie frekvenčnej konverzie, nadprúdovú ochranu a maximalizovať kontinuitu výroby;

· Má silnú prispôsobivosť k životnému prostrediu a úplne nezávislý dizajn vzduchového potrubia môže výrazne zlepšiť odolnosť voči drsnému prostrediu, ako je znečistenie olejom, prach a vlhké teplo.

Predstavenie systému 04:

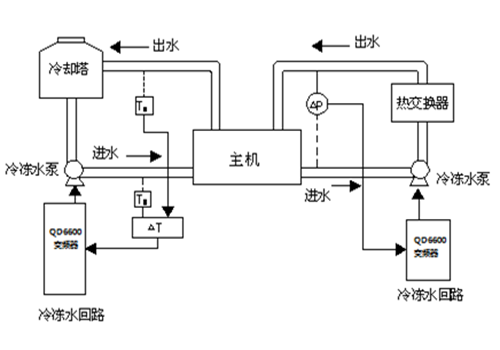

V tomto systéme sú dve čerpadlá chladenej vody s výkonom 110 kW poháňané dvomi invertormi D71 110 kW a existuje aj niekoľko invertorov D71, ktoré poháňajú ventilátory (vrátane vnútorných ventilátorov a ventilátorov chladiacich veží). V cirkulačnom systéme chladenej vody sa signál 1 (signál teploty alebo tlak) okruhu prívodu vody a signál 2 (signál teploty alebo tlaku) okruhu výstupu vody posielajú do analógového modulu, aby sa získal analógový signál spätnej väzby meniča. Prostredníctvom vstavanej funkcie PID meniča sa realizuje automatické riadenie s uzavretou slučkou.

05 Technický parameter:

06 Použitie na stránke:

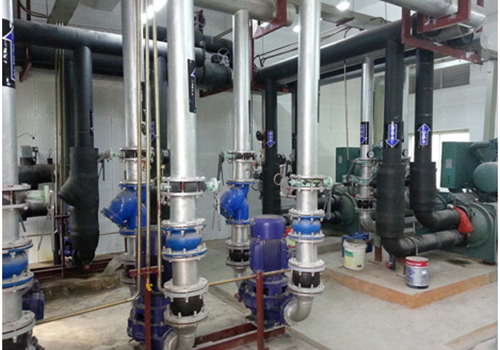

Podľa priestorovej situácie na mieste je v rozvodnej skrini nainštalovaný menič série D71 a inštalácia meniča a motor na mieste sú znázornené na obrázku.

07 Priebežný výsledok:

Riadiaci systém vykurovania, vetrania a klimatizácie s invertorom D71 je uvedený do prevádzky viac ako tri roky a dosiahol dobré ekonomické a sociálne prínosy:

Riadiace zariadenie funguje spoľahlivo, má dobrú prispôsobivosť k životnému prostrediu, odoláva drsnému prostrediu, ako je znečistenie olejom, prach a vlhké teplo, a má nízku poruchovosť;

Vynikajúce charakteristiky obmedzujúce prúd, silná kapacita preťaženia, môžu účinne znížiť preťaženie frekvenčnej konverzie, nadprúdovú ochranu a maximalizovať kontinuitu výroby;

Centrálny klimatizačný systém využíva riadenie s frekvenčnou konverziou v uzavretej slučke s rýchlou dynamickou odozvou a vysokým stupňom automatizácie a celý systém realizuje digitálne a inteligentné riadenie;

Ekonomické prínosy sú pozoruhodné, základný efekt úspory energie je 35 % až 55 % a celá investícia zvýšená o systém riadenia frekvenčnej konverzie sa môže vrátiť za viac ako jeden rok.

08 Zákaznícke výhody:

Automatické riadenie s uzavretou slučkou PID znižuje pracovné zaťaženie pracovníkov a zlepšuje efektivitu práce;

Znížené straty motora a náklady na údržbu;

Komplexná ochranná funkcia frekvenčného meniča zabezpečuje kontinuitu výroby;

Znížte hlučnosť chodu vodného čerpadla a zvýšte komfort budovy;

Ekonomické výhody sú značné a celá investícia zvýšená o systém riadenia frekvenčnej konverzie sa môže vrátiť za viac ako jeden rok.
