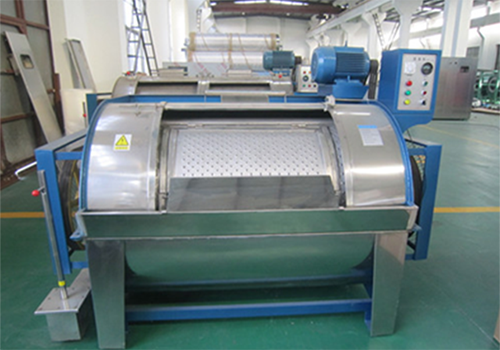

01 Úvod:

V posledných rokoch sú priemyselné umývacie zariadenia založené hlavne na zariadeniach na umývanie vodou a aplikácia frekvenčných meničov sa stáva čoraz populárnejšou. Preto frekvenčné meniče priniesli do priemyselných umývacích zariadení novú technologickú revolúciu. Invertor D71 má zabudovanú jednoduchú funkciu PLC, ktorá dokáže realizovať automatické viacrýchlostné, vpred a vzad funkcie bez externého ovládača. Má široké uplatnenie v priemysle priemyselných práčok.

02 Vlastnosti:

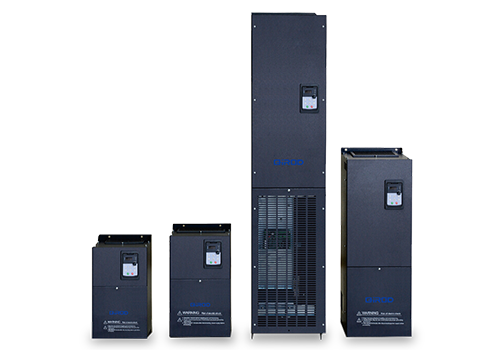

D71 je nástenný invertor, výkonový rozsah je 0,75KW-500KW, úroveň napätia vstupného sieťového napätia je 380V-480V a spôsob ovládania je vektorové riadenie bez snímača rýchlosti.

D71 má množstvo ovládacích zariadení, vrátane 8 digitálnych vstupov (LI1-LI8), 2 analógových vstupov (AI), 2 reléových výstupov (TA), 2 analógových výstupov (AO), 5V pomocného napájacieho zdroja pre analógové napájanie Pevný vstup, 24V pomocného napájacieho zdroja sa používa pre digitálny vstup, všetky LI/TA, AI/AO je možné voľne naprogramovať na definovanie funkcií.

Rozhranie MODBUS je štandardnou konfiguráciou D71, nie je potrebná žiadna voliteľná výbava. D71 je možné pripojiť k automatizačným systémom vyššej úrovne cez MODBUS.

03 Výhoda:

· Veľký rozbehový krútiaci moment, 1,5-násobok výstupného krútiaceho momentu pri 0,5 Hz s otvorenou slučkou, so silnou nízkofrekvenčnou zaťažiteľnosťou;

· Má výhodu rýchlej odozvy krútiaceho momentu a pri kolísaní zaťaženia je kolísanie prúdu malé;

· Dizajn IGBT modulu s veľkou rezervou, vhodný na dlhodobú prevádzku častého dopredného a spätného vysokého prúdu;

· Vysoká presnosť riadenia rýchlosti, stabilná rýchlosť pri vysokej frekvencii; Zabudovaná jednoduchá funkcia PLC, nie je potrebný externý ovládač práčky;

· Má silnú prispôsobivosť k životnému prostrediu a úplne nezávislý dizajn vzduchového potrubia môže výrazne zlepšiť odolnosť voči drsnému prostrediu, ako je znečistenie olejom, prach a vlhké teplo.

04 Úvod do systému:

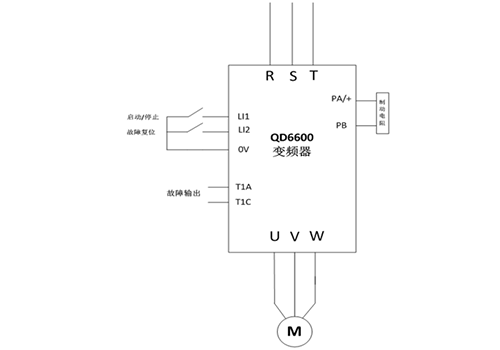

V tomto systéme je 7,5KW motor priemyselnej práčky riadený meničom D71 11KW, funkcia ovládača práčky je realizovaná prostredníctvom zabudovanej jednoduchej PLC funkcie a rýchle brzdenie a parkovanie sú realizované cez brzdový odpor.

05 Technický parameter:

06 Používanie na stránke:

Podľa priestorovej situácie na mieste je v rozvodnej skrini nainštalovaný menič série D71 a inštalácia meniča a motor na mieste sú znázornené na obrázku.

07 Priebežný výsledok:

Riadiaci systém priemyselnej práčky s invertorom D71 je uvedený do prevádzky viac ako tri roky a dosiahol dobré ekonomické a sociálne výhody:

Riadiace zariadenie funguje spoľahlivo, má dobrú prispôsobivosť k životnému prostrediu, odoláva drsnému prostrediu, ako je znečistenie olejom, prach a vlhké teplo, a má nízku poruchovosť;

Vynikajúce charakteristiky obmedzujúce prúd, silná kapacita preťaženia, môžu účinne znížiť preťaženie frekvenčnej konverzie, nadprúdovú ochranu a maximalizovať kontinuitu výroby;

Ekonomické výhody sú značné a celá investícia zvýšená o systém riadenia frekvenčnej konverzie sa môže vrátiť za viac ako jeden rok.

08 Zákaznícke výhody:

Zabudovaná jednoduchá funkcia PLC, ktorá šetrí náklady zákazníka;

Rýchlosť chodu je stabilná počas celého procesu, aby sa zabezpečili požiadavky na proces čistenia;

Hluk je výrazne znížený a tichší;

Ekonomické výhody sú značné a celá investícia zvýšená o systém riadenia frekvenčnej konverzie sa môže vrátiť za viac ako jeden rok.
