01 Úvod:

Čerpacia jednotka je hlavným zariadením súčasnej ťažby ropy, ktorej počet je viac ako 100 000 kusov. Celkový inštalovaný výkon elektromotora je 35 miliónov kW a ročná spotreba energie je viac ako 10 miliárd kWh. Spotreba elektrickej energie čerpacej jednotky predstavuje asi 40% celkovej spotreby elektrickej energie ropného poľa a účinnosť prevádzky je veľmi nízka, priemerná účinnosť prevádzky je iba 25%, účinník je nízky a plytvanie elektrickou energiou je veľké. Potenciál úspory energie čerpacích jednotiek je preto obrovský a ropný priemysel je tiež kľúčovým odvetvím na podporu „úspor energie motorových systémov“. Použitím frekvenčného meniča D71 je možné prispôsobiť pohybový zákon čerpacej jednotky meniacim sa pracovným podmienkam ropného vrtu, aby sa zlepšila účinnosť systému a dosiahol sa účel úspory energie a zvýšenia produkcie.

02 Vlastnosti:

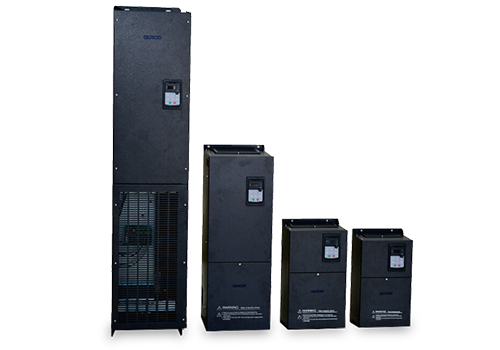

D71 je nástenný invertor, výkonový rozsah je 0,75KW-500KW, úroveň napätia vstupného sieťového napätia je 380V-480V a spôsob ovládania je vektorové riadenie bez snímača rýchlosti.

D71 má množstvo ovládacích zariadení, vrátane 8 digitálnych vstupov (LI1-LI8), 2 analógových vstupov (AI), 2 reléových výstupov (TA), 2 analógových výstupov (AO), 5V pomocného napájacieho zdroja pre analógové napájanie Pevný vstup, 24V pomocného napájacieho zdroja sa používa pre digitálny vstup, všetky LI/TA, AI/AO je možné voľne naprogramovať na definovanie funkcií. Rozhranie MODBUS je štandardnou konfiguráciou D71, nie je potrebná žiadna voliteľná výbava. D71 je možné pripojiť k automatizačným systémom vyššej úrovne cez MODBUS.

03 Výhoda:

· Dobrý výkon krútiaceho momentu pri nízkej frekvencii (1,5-násobok výstupného krútiaceho momentu pri 0,5 Hz s otvorenou slučkou), veľký krútiaci moment pri nízkej frekvencii;

· 15 kW a viac sú vybavené štandardnými jednosmernými tlmivkami, ktoré dobre fungujú pri harmonickom riadení a stabilite, čo pomáha zákazníkom šetriť náklady na hardvér;

· Má výhodu rýchlej odozvy krútiaceho momentu a pri kolísaní zaťaženia je kolísanie prúdu malé;

· Má dobrú kapacitu preťaženia a prispôsobivosť k životnému prostrediu a má vysokú prevádzkovú spoľahlivosť;

· Vynikajúce charakteristiky obmedzujúce prúd, silná kapacita preťaženia, môžu účinne znížiť preťaženie frekvenčnej konverzie, nadprúdovú ochranu a maximalizovať kontinuitu výroby;

· Má silnú prispôsobivosť k životnému prostrediu a úplne nezávislý dizajn vzduchového potrubia môže výrazne zlepšiť odolnosť voči drsnému prostrediu, ako je znečistenie olejom, prach a vlhké teplo.

04 Úvod do systému:

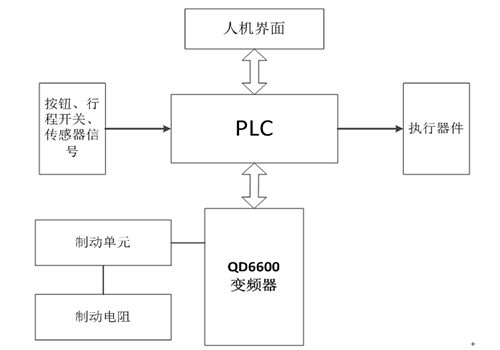

V tomto systéme invertor D71 110 kW poháňa 75 kW motor čerpacej jednotky kowtow a pripája dotykovú obrazovku, PLC a invertor k systému prostredníctvom sériovej komunikácie RS-485. Invertor realizuje spotrebu energie brzdením cez brzdnú jednotku a brzdný odpor.

05 Technický parameter:

06 Použitie na stránke:

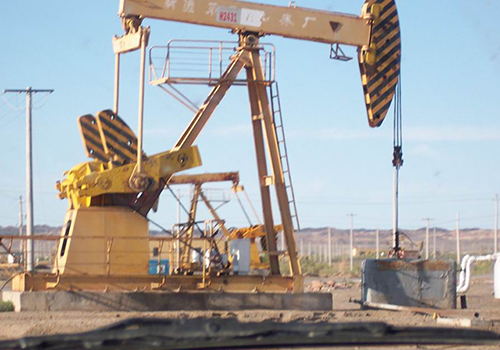

Podľa priestorovej situácie na mieste je v rozvodnej skrini nainštalovaný menič série D71 a inštalácia meniča a motor na mieste sú znázornené na obrázku.

07 Priebežný výsledok:

Riadiaci systém čerpacej jednotky kowtow stroja na ropné pole s invertorom D71 bol uvedený do prevádzky viac ako tri roky a dosiahol dobré ekonomické a sociálne výhody:

Riadiace zariadenie funguje spoľahlivo, má dobrú prispôsobivosť k životnému prostrediu, odoláva drsnému prostrediu, ako je znečistenie olejom, prach a vlhké teplo, a má nízku poruchovosť;

Rýchlosť ťažby je možné dynamicky upravovať, čím sa šetrí energia a zároveň sa zvyšuje produkcia ropy;

Vynikajúce charakteristiky obmedzujúce prúd, silná kapacita preťaženia, môžu účinne znížiť preťaženie frekvenčnej konverzie, nadprúdovú ochranu a maximalizovať kontinuitu výroby.

08 Zákaznícke výhody:

Vplyv mechanických častí je malý, množstvo údržby zariadenia je znížené a náklady na údržbu sú značne ušetrené;

Komplexná ochranná funkcia meniča zaisťuje kontinuitu výroby;

Účinok úspory energie je pozoruhodný a produkcia ropy sa výrazne zvyšuje;

Prevádzka systému je bezpečná a spoľahlivá a ekonomické výhody sú pozoruhodné.
