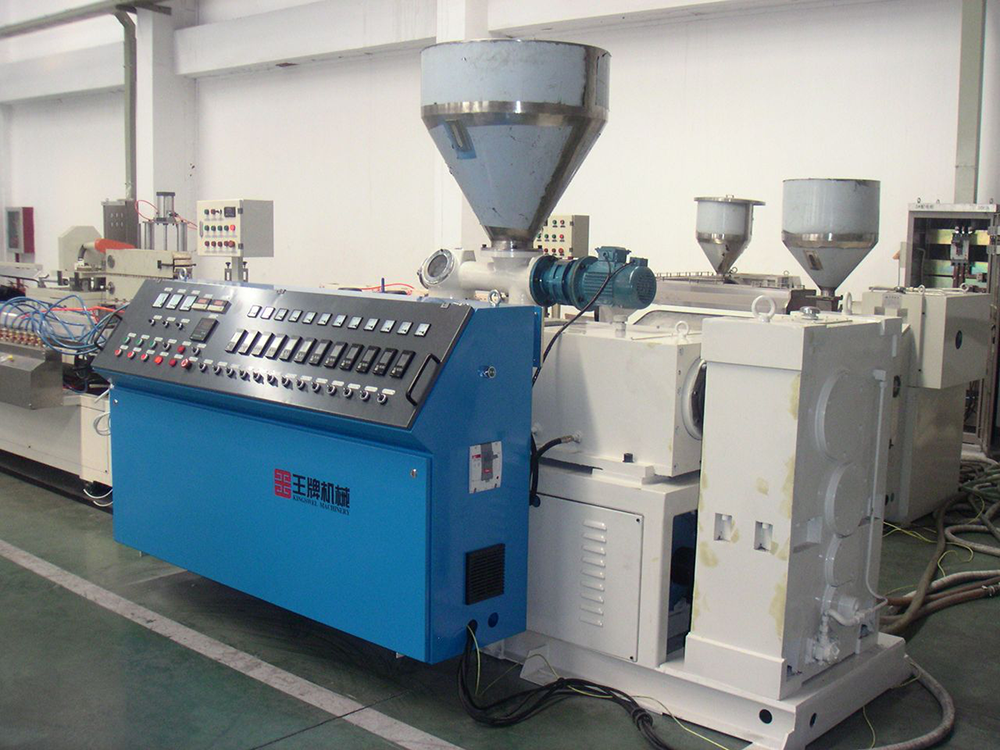

01 Úvod:

Väčšina závitovkových extrudérov je vo všeobecnosti poháňaná jednosmernými motormi, ale s rýchlym vývojom výkonových elektronických zariadení a mikroprocesorovej technológie, návrhom teórie riadenia striedavého prúdu a zlepšením softvéru na riadenie striedavého prúdu v posledných rokoch je technológia pohonu striedavého prúdu vhodnejšia pre mnohé aplikácie. Jednosmerné pohony sú cenovo výhodnejšie. Invertory série D71 sa používajú v závitovkových extrudéroch a majú lepší výkon riadenia rýchlosti a rýchlosť odozvy krútiaceho momentu ako jednosmerné pohony.

02 Vlastnosti:

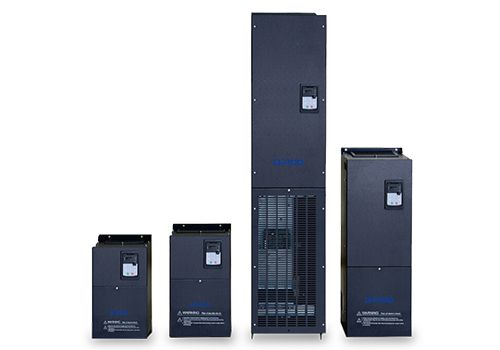

D71 je nástenný invertor, výkonový rozsah je 0,75KW-500KW, úroveň napätia vstupného sieťového napätia je 380V-480V a spôsob ovládania je vektorové riadenie bez snímača rýchlosti. D71 má množstvo ovládacích zariadení, vrátane 8 digitálnych vstupov (LI1-LI8), 2 analógových vstupov (AI), 2 reléových výstupov (TA), 2 analógových výstupov (AO), 5V pomocného napájacieho zdroja pre analógové napájanie Pevný vstup 24V pomocného napájacieho zdroja sa používa pre digitálny vstup a všetky LI/TA, AI/AO je možné voľne naprogramovať na definovanie funkcií.

Rozhranie MODBUS je štandardnou konfiguráciou D71, nie je potrebná žiadna voliteľná výbava. QD6600 je možné pripojiť k automatizačnému systému vyššej úrovne cez MODBUS.

03 Výhoda:

· Teória vektorového riadenia je pokročilá, výpočtová schopnosť systému je veľmi silná, krútiaci moment zaťaženia možno rýchlo zistiť, kontrolovať a kompenzovať a schopnosť nadmerného krútiaceho momentu je silná;

· Vysoká účinnosť, asi o 5% vyššia ako u rovnakého systému pohonu jednosmerným prúdom;

· Uistite sa, že výstupný výkon motora je bez prehrievania; Nízkofrekvenčný veľký krútiaci moment, 0,5 Hz 150% menovitý krútiaci moment;

· Rýchlosť odozvy servostupňa, kolísanie je malé, keď sa krútiaci moment zaťaženia prudko mení;

· Zabezpečte ochranu skrutiek pomocou funkcie obmedzenia krútiaceho momentu;

· Má dobrú kapacitu preťaženia a prispôsobivosť k životnému prostrediu a má vysokú prevádzkovú spoľahlivosť;

· Úplne nezávislý dizajn vzduchového potrubia môže výrazne zlepšiť odolnosť voči drsnému prostrediu, ako je znečistenie olejom, prach a vlhkosť;

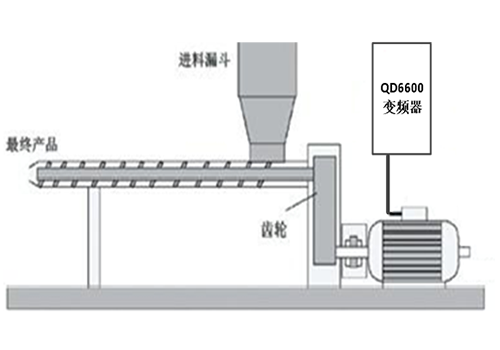

04 Úvod do systému:

V tomto systéme poháňa frekvenčný menič D71 18,5 kW hlavný motor závitovkového extrudéra s výkonom 11 kW. Referenčnú frekvenciu hlavného meniča motora udáva PLC cez rozhranie RS485. Počas prevádzky je možné rýchlosť ľubovoľne upravovať na dotykovej obrazovke, aby sa dosiahla presná referencia rýchlosti hlavného motora; súčasne PLC načíta frekvenciu a prúd meniča prostredníctvom komunikácie MODBUS.

05 Technický parameter:

06 Použitie na stránke:

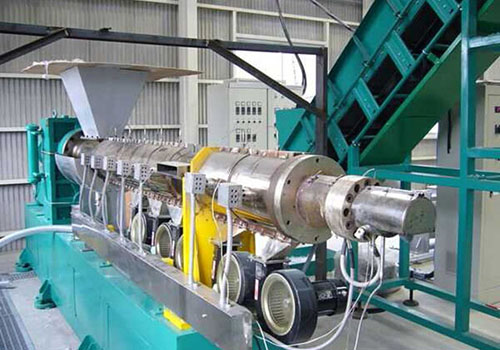

Podľa priestorovej situácie na mieste je v rozvodnej skrini nainštalovaný menič série D71 a inštalácia meniča a motor na mieste sú znázornené na obrázku

07 Priebežný výsledok:

Riadiaci systém závitovkového extrudéra s invertorom D71 bol uvedený do prevádzky viac ako tri roky a dosiahol dobré ekonomické a sociálne výhody:

Riadiace zariadenie funguje spoľahlivo, má dobrú prispôsobivosť k životnému prostrediu, odoláva drsnému prostrediu, ako je znečistenie olejom, prach a vlhké teplo, a má nízku poruchovosť;

Vynikajúce charakteristiky obmedzujúce prúd, silná kapacita preťaženia, môžu účinne znížiť preťaženie frekvenčnej konverzie, nadprúdovú ochranu a maximalizovať kontinuitu výroby;

Presnosť riadenia rýchlosti je vysoká a výrobné produkty sú viac v súlade s požiadavkami;

Systém má vysokú presnosť regulácie rýchlosti, čo je vhodné pre obsluhu na mieste.

08 Zákaznícke výhody:

Invertor a motor vretena bežia stabilne, čím sa znižujú náklady na údržbu;

Komplexná ochranná funkcia meniča zaisťuje kontinuitu výroby;

Výroba produktov je viac v súlade s požiadavkami a miera defektov je výrazne znížená;

Personál na mieste sa ľahšie obsluhuje a má vysokú presnosť regulácie.
