01 Úvod:

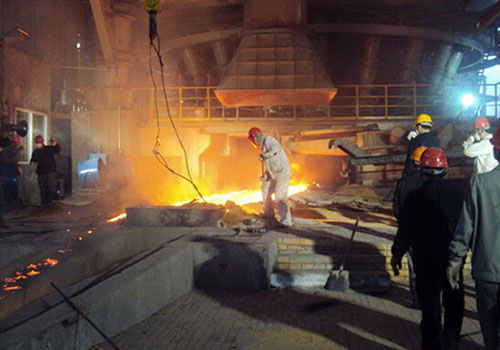

Výroba železa vo vysokej peci je jedným z dôležitých reťazcov výrobných procesov (výroba železa, výroba ocele, odlievanie a valcovanie) v železiarskom a oceliarskom priemysle a systém vsádzania do vysokej pece je kľúčovým článkom vo výrobe železa vo vysokej peci. Suroviny sa nepretržite posielajú do vysokej pece cez vrch pece, aby sa zabezpečila normálna požiadavka na výrobu železa vo vysokej peci. Frekvenčný menič RVE32 má vyspelé uplatnenie v dvojvozňovom zdvíhacom a podávacom systéme vysokej pece na výrobu železa.

02 Vlastnosti:

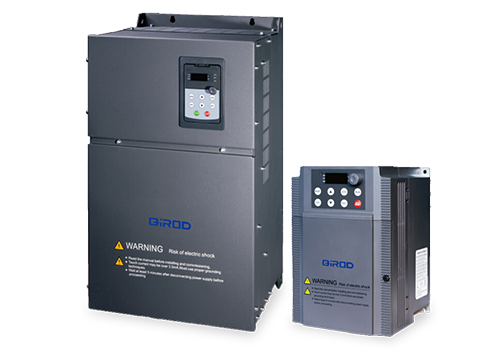

RVE32 je nástenný invertor, výkonový rozsah je 0,75KW-500KW, úroveň napätia vstupného sieťového napätia je 380V-480V a spôsob ovládania je vektorové riadenie bez snímača rýchlosti. RVE32 má množstvo ovládacích zariadení, vrátane 8 digitálnych vstupov (LI1-LI8), 2 analógových vstupov (AI), 2 reléových výstupov (TA), 2 analógových výstupov (AO), 5V pomocného napájacieho zdroja pre analógové napájanie Pevný vstup, 24V pomocného napájacieho zdroja sa používa pre digitálny vstup, všetky LI/TA, AI/AO je možné voľne naprogramovať na definovanie funkcií.

Rozhranie MODBUS je štandardnou konfiguráciou RVE32, nie je potrebná žiadna doplnková výbava. RVE32 je možné pripojiť k automatizačným systémom vyššej úrovne cez MODBUS.

03 Výhoda:

· Dobrý výkon pri nízkej frekvencii (1,5-násobok výstupného krútiaceho momentu pri 0,5 Hz s otvorenou slučkou), ktorý lepšie spĺňa požiadavky na plné zaťaženie;

· Má výhodu rýchlej odozvy krútiaceho momentu a pri kolísaní zaťaženia je kolísanie prúdu malé;

· Má dobrú kapacitu preťaženia a prispôsobivosť k životnému prostrediu a má vysokú prevádzkovú spoľahlivosť;

· Nízkofrekvenčný výstupný výkon je dobrý, odozva krútiaceho momentu je rýchla a presnosť stabilizácie rýchlosti je vysoká.

· Vynikajúce charakteristiky obmedzujúce prúd, silná kapacita preťaženia, môžu účinne znížiť preťaženie frekvenčnej konverzie, nadprúdovú ochranu a maximalizovať kontinuitu výroby;

· Silná prispôsobivosť k životnému prostrediu, úplne nezávislý dizajn vzduchového potrubia môže výrazne zlepšiť odolnosť voči drsnému prostrediu, ako je znečistenie olejom, prach a vlhkosť;

04 Úvod do systému:

V tomto systéme je motor kladkostroja s výkonom 160 kW poháňaný meničom RVE32 200 kW a jeden kladkostroj súčasne poháňa ľavé a pravé dva vozíky, aby sa navzájom pohybovali hore a dole, to znamená, že jeden z vozíkov sa posúva nahor a druhý vozík klesá pre prázdny automobil. Napätie zbernice meniča môže byť napumpované pri príležitostiach, ako je brzdenie pri spomalení a odľahčenie zvrchu, a externá brzdná jednotka a brzdný odpor sa používajú na rýchle brzdenie a zastavenie.

05 Technický parameter:

06 Použitie na stránke:

Podľa priestorovej situácie na mieste je v rozvodnej skrini nainštalovaný menič série RVE32 a inštalácia meniča a motor na mieste sú znázornené na obrázku.

07 Priebežný výsledok:

Systém riadenia podávania vysokopecného dvojvozového kladkostroja pomocou meniča RVE32 je uvedený do prevádzky viac ako tri roky a dosiahol dobré ekonomické a sociálne prínosy.

Riadiace zariadenie funguje spoľahlivo, má dobrú prispôsobivosť k životnému prostrediu, odoláva drsnému prostrediu, ako je znečistenie olejom, prach a vlhké teplo, a má nízku poruchovosť;

Uvedomte si plynulé zdvíhanie a zmenu rýchlosti podávača a vyhnite sa fenoménu veľkých vibrácií pri rozbehu, ľahkého skĺznutia a javu prívesu tradičného navijakového systému;

Vynikajúce charakteristiky obmedzujúce prúd, silná kapacita preťaženia, môžu účinne znížiť preťaženie frekvenčnej konverzie, nadprúdovú ochranu a maximalizovať kontinuitu výroby.

08 Zákaznícke výhody:

Vplyv mechanických častí je malý, množstvo údržby zariadenia je znížené a náklady na údržbu sú značne ušetrené;

Komplexná ochranná funkcia frekvenčného meniča zabezpečuje kontinuitu výroby;

Prevádzka systému je bezpečná a spoľahlivá a ekonomické výhody sú pozoruhodné.
