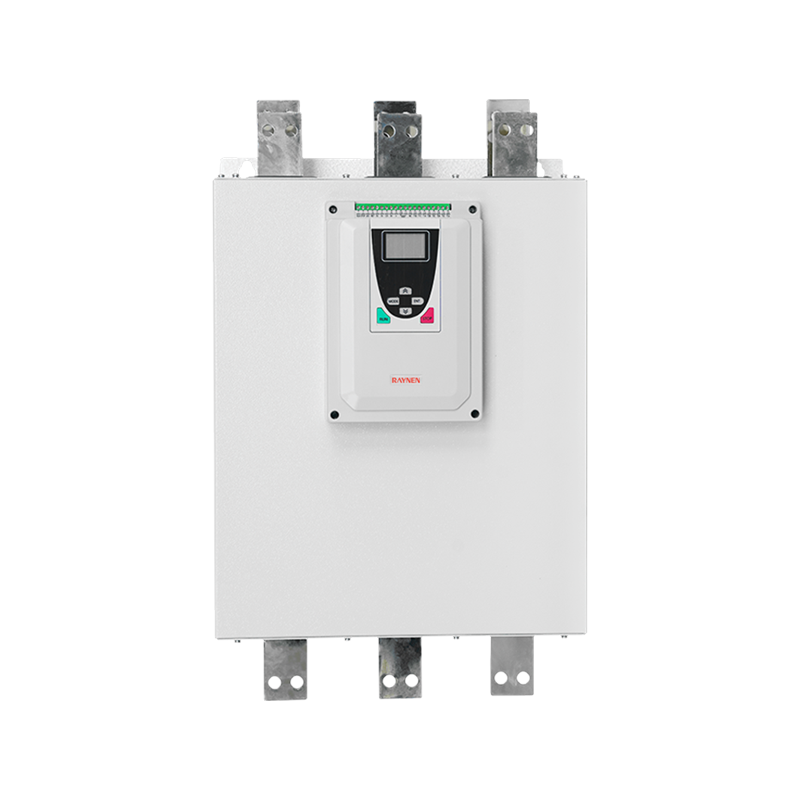

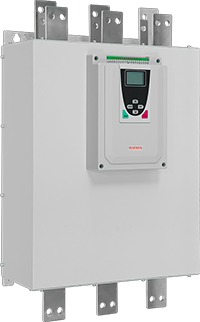

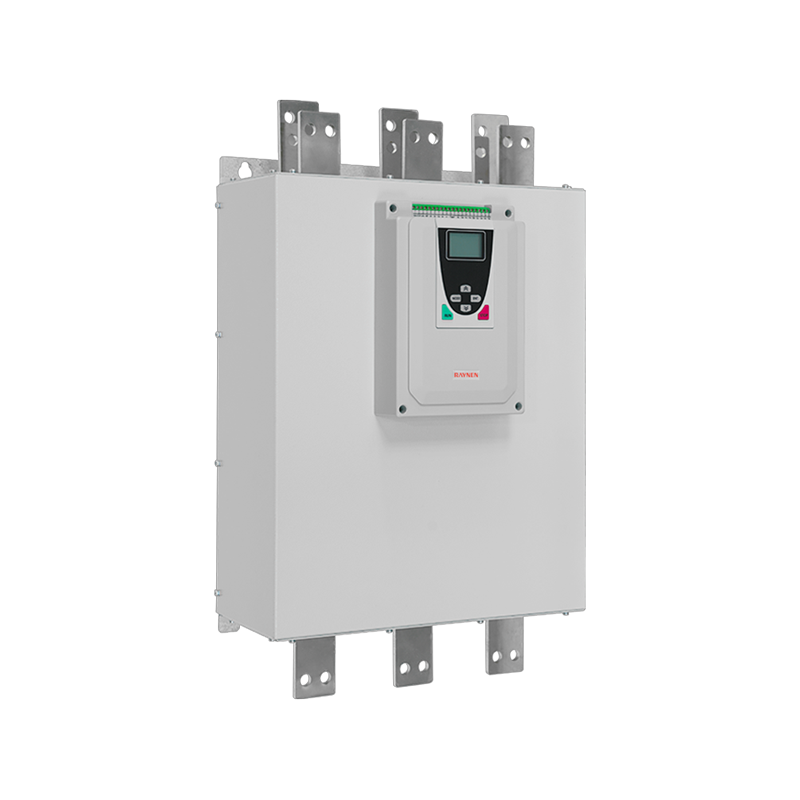

Súhrn produktu
Špecifikácie
 | Parametrický | |
| Model | RSE-T3-400 -E~ RSE-T3-500-E | |
| Typ obtoku | Typ externého bypassu | |
| Napätie | 380 V | |
| Adaptívny výkon motora (kW) | 400/450/500 | |
| Menovitý výstupný prúd (A) | 800/900/1000 | |
| Rozmery (mm) | 675*410*228 | |
| Veľkosť inštalácie (mm) | 536*340 | |
Vlastnosti produktu
| Vynikajúca kvalita |  | Diaľkové ovládanie |  |
| • Všetky ukazovatele výkonnosti sú starostlivo navrhnuté a dôsledne testované • Všetky úrovne ochrany • Jednoduchá inštalácia a integrácia do riadiaceho systému | • Komunikačné funkcie sa používajú na diaľkové ovládanie, monitorovanie a nastavovacie funkcie • Prostredníctvom štandardného rozhrania RS485 sa môžete pripojiť k PC a PLC | ||
| Bypass stykač, zníženie straty |  | Pohodlná klávesnica |  |
| • Na konci spustenia sa spustí premosťovací stykač • Zníži sa teplo vo vnútri štartéra a minimalizujú sa straty • Všetky ochranné funkcie zostávajú účinné (prehriatie, preťaženie, nízke zaťaženie atď.) | • Na úpravu údajov motora použite jednoducho a intuitívne klávesnicu • Anglická klávesnica uľahčuje obsluhu | ||
| Nízkostratový dizajn |  | Pohodlnejšie |  |
| RDS môže nepretržite zlepšovať prevádzkový stav motora nasledujúcimi spôsobmi: • Technológia adaptívneho riadenia pozvoľného rozbehu sa používa na zabezpečenie toho, aby krivka otáčok motora bola plynulé a plynulé a monotónne stúpajúce v akomkoľvek stave, bez inflexného bodu rýchlosti • Znižuje mechanické a hydraulické namáhanie • Znížte zaťaženie systému distribúcie energie (špička napätia, nadprúd) | • RS485、Modbus komunikácia • Horná kabeláž, jednoduché pripojenie | ||
| Použiteľný výkon |  | ||
| • Aplikujte na široký rozsah napájania generátorov | |||
Priame pripojenie zjednodušuje zapojenie
Zapojenie a koncovky
Nomenklatúra modelu
Tabuľka výberu
| Model (380 V) | Adaptívny výkon motora ( kW ) | som vonku (A) | Rozmery V*Š*H (mm) | Veľkosť inštalácie (mm) | |
| H1*W1 | Clona | ||||
| RSE-T3-7-E | 7.5 | 15 | 296*170*169 | 265*155 | M6 |
| RSE-T3-11-E | 11 | 23 | |||
| RSE-T3-15-E | 15 | 30 | |||
| RSE-T3-18-E | 18.5 | 37 | |||
| RSE-T3-22-E | 22 | 45 | |||
| RSE-T3-30-E | 30 | 60 | |||
| RSE-T3-37-E | 37 | 75 | |||
| RSE-T3-45-E | 45 | 90 | |||
| RSE-T3-55-E | 55 | 110 | |||
| RSE-T3-75-E | 75 | 150 | 378*192*227 | 308*150 | M8 |
| RSE-T3-90-E | 90 | 180 | |||
| RSE-T3-110-E | 115 | 230 | |||
| RSE-T3-132-E | 132 | 264 | 558*264*260 | 458*220 | M10 |
| RSE-T3-160-E | 160 | 320 | |||
| RSE-T3-185-E | 185 | 370 | |||
| RSE-T3-200-E | 200 | 400 | |||
| RSE-T3-250-E | 250 | 500 | 604*292*258 | 503*247 | M10 |
| RSE-T3-280-E | 280 | 560 | |||
| RSE-T3-320-E | 320 | 640 | |||
| RSE-T3-400-E | 400 | 800 | 675*410*228 | 536*340 | M10 |
| RSE-T3-450-E | 450 | 900 | |||
| RSE-T3-500-E | 500 | 1000 | |||
Výkon a konfigurácia
| Elektrické charakteristiky | |
| Menovité prevádzkové napätie | Trojfázový 380V±15% |
| Menovitá prevádzková frekvencia | 50 Hz alebo 60 Hz (uveďte pred objednávkou) |
| Počet riadených fáz | 3 |
| Použiteľný motor | Trojfázový indukčný motor/asynchrónny motor s myšou |
| Štartovacia frekvencia | V závislosti od zaťaženia sa odporúča spustiť a zastaviť maximálne 10-krát za hodinu za normálnych podmienok a 6-krát pri veľkom zaťažení |
| Štartovacia metóda | Napäťová rampa, prúdová rampa, prúdový limit, posúvanie, prúdový limit napäťovej rampy, náhla skoková napäťová rampa |
| Metóda zastavenia | Voľné zastavenie, mäkké zastavenie |
| Ochranná funkcia | Ochrana pred stratou fázy, nadprúdová ochrana, ochrana proti preťaženiu, ochrana proti nevyváženosti prúdu, ochrana proti prehriatiu, ochrana pred časovým limitom spustenia atď. |
| Vlastnosti prostredia | |
| Prevádzková teplota | -10 ℃ ~ 40 ℃ (40 ℃ ~ 60 ℃ je potrebné znížiť kapacitu) |
| Skladovacia teplota | -25 ℃ ~ 70 ℃ |
| Relatívna vlhkosť | 95 % žiadna kondenzácia ani kvapkanie |
| Nadmorská výška | Menej ako 1000 m (1 000 ~ 3 000 m je potrebné znížiť kapacitu) |
| Spôsob chladenia | Prirodzené chladenie vzduchom |
| Spôsob inštalácie | Nástenné |
| Iné | Žiadny horľavý, výbušný, korozívny plyn, žiadny vodivý prach alebo kovový prášok |
| Normy a certifikácia | |
| Implementačné štandardy | GB/T14048.6 |
| Certifikácia | CCC |
| Charakteristiky riadiaceho obvodu | |
| Obchvat -01, 02 | 01, 02 spustenie a zatvorenie po dokončení na ovládanie premosťovacieho stýkača. (graf) |
| Spustite výstup -03, 04, 05 | 03, 04, 05 sú všetky programovateľné reléové výstupy a čas oneskorenia bude nastavený kódom f4. Funkcia výstupu bude nastavená kódom FE a bude uzavretá, keď je výstup platný. |
| Poruchový výstup -06, 07, 08 | 06, 07, 08 sú programovateľné poruchové reléové výstupy, pri výskyte poruchy alebo vypnutí napájania sa zopnú a pri zapnutí napájania sa rozopnú. |
| Analógový výstup -09, 10 | 09, 10 dokáže merať aktuálne informácie, ktoré sa menia so záťažou. 400% výstup 4 ~ 20mA kalibračná hodnota, výpočet Vzorec: D = 400/16(1x-4). lx je skutočná nameraná hodnota (mA). Prúd motora (%). |
| Vstup na okamžité zastavenie -11 | 11 a spoločné odpojenie okamžite zastaví motor (alebo zapojí iné normálne uzatváracie body do série. |
| Vstup mäkkého zastavenia -12 | 12 a bežné odpojenie spôsobí jemné zastavenie motora (alebo voľné zastavenie) |
| Začnite písať -13 | 13 a spoločné zatvorenie spustí motor |
| Spoločné -14, 15 | Spoločné terminal for input signal |
| RS485 -16, 17, 18 | Komunikačný terminál RS485, pripojenie viacerých softštartérov 16 je komunikácia, uzemnenie |
| PE -19 | Uzemňovacia svorka |
