Súhrn produktu

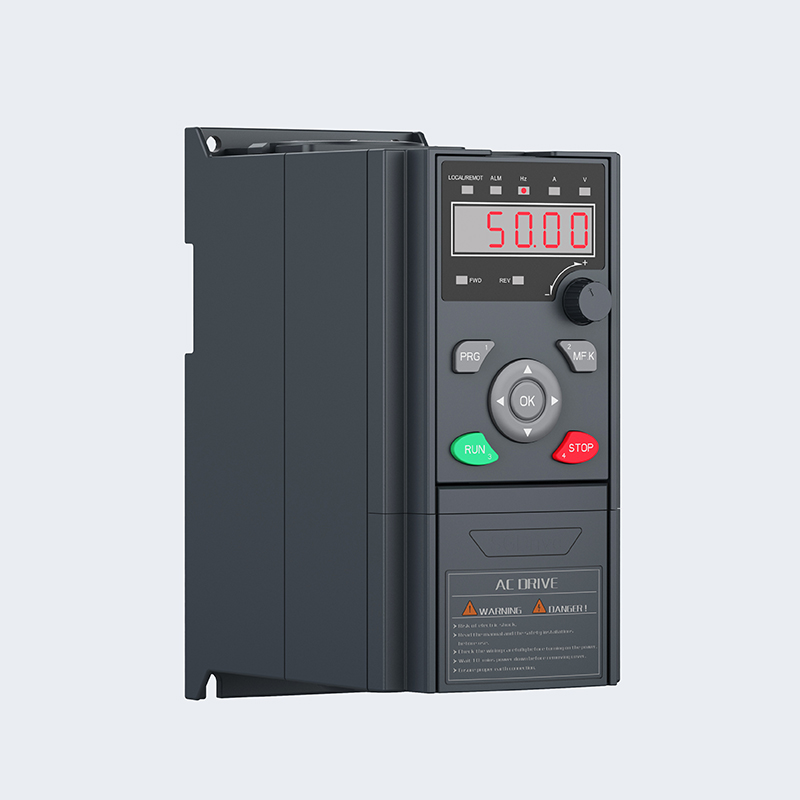

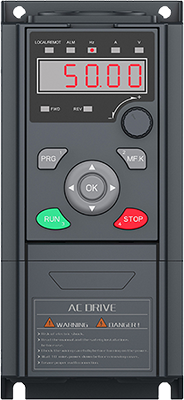

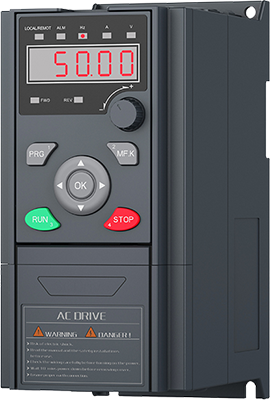

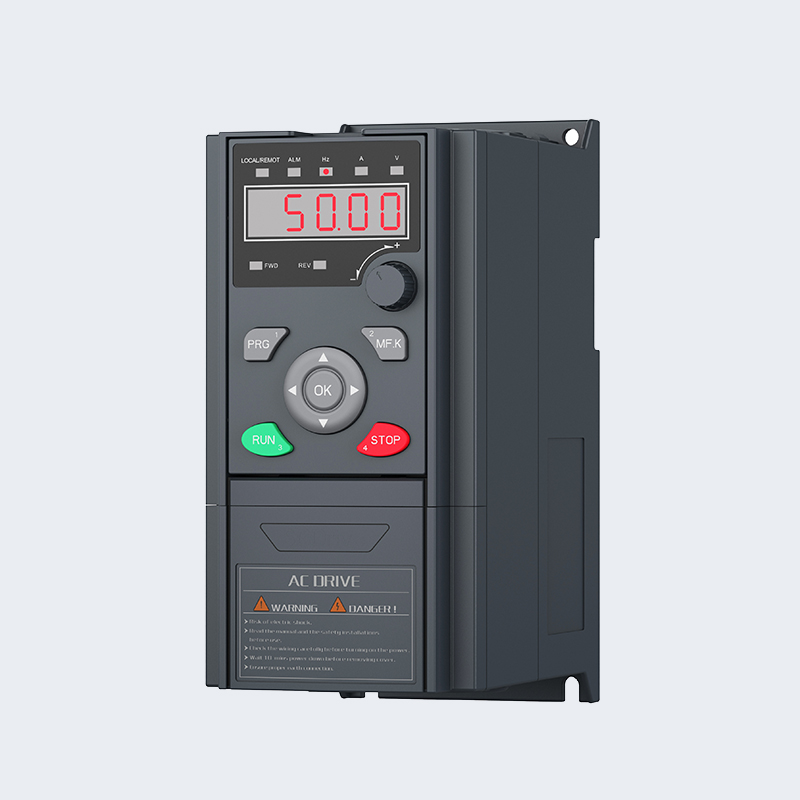

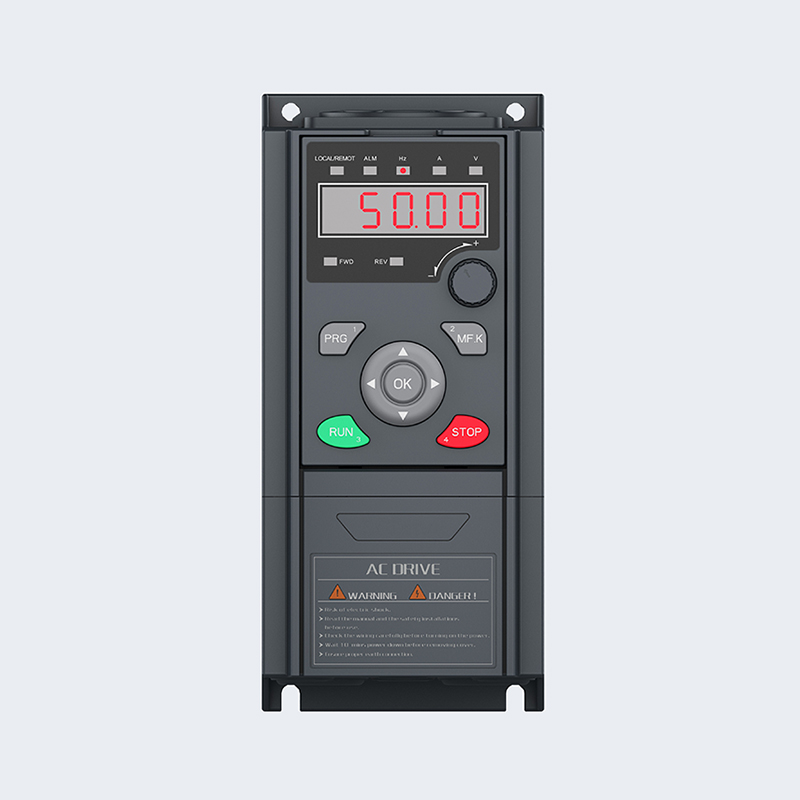

| Solárne čerpadlo série RVE35 VFD | | |
| | VSTUP DC/AC | |
| | Rafinovaný dizajn | |
| | MPPT | |
| Parametrický | ||
 | Model | RVE35-S2-0R7G ~ RVE35-S2-2R2G |
| Napätie | Vstup 150VDC až 450VDC alebo 1 vstup PH 220VAC | |
| P menovité (kW) | 0,75/1,5/2,2 | |
| Menovitý prúd (A) | 7.4.2010 | |
| MPPT Vmp/Voc | 310/372 | |
| Rozmery (mm) | 187*86*152 | |
Pozadie aplikácie
 | V posledných rokoch so zvyšujúcou sa závažnosťou globálneho „problému s potravinami“ a „problémom s energiou“ sa solárne vodné čerpadlá postupne oslavovali ako efektívne produkty priemyselnej integrácie na vyriešenie problému zvyšovania produkcie efektívnej obrábanej pôdy a nahradenia fosílnej energie čistou energiou. V dôsledku toho sa zrodil vznikajúci ekonomický model, v ktorom sa solárny priemysel rozvíjal v kombinácii s tradičnými priemyselnými odvetviami, ako je poľnohospodárska ochrana vody, kontrola púšte, domáce využitie vody a mestská vodná krajina. |
Vlastnosti produktu
• Sledovanie maximálneho výkonu (MPPT) s vysokou rýchlosťou odozvy a stabilnou prevádzkou
• Ochrana proti chodu nasucho (pri zaťažení).
• Ochrana motora pred maximálnym prúdom
• Ochrana vstupného napájania
• Ochrana nízkej frekvencie zastavenia
• Výkonová krivka PQ (výkon/prietok) umožňuje vypočítať výstupný prietok z čerpadla
• Digitálne ovládanie pre plne automatickú prevádzku, ukladanie dát a ochranné funkcie
• Inteligentný napájací modul (IPM) pre hlavný okruh
• Ovládací panel LED displeja a podpora diaľkového ovládania
• Dostupný je duálny režim napájania striedavým a jednosmerným prúdom
• Snímač nízkej hladiny vody a funkcia kontroly hladiny vody
• Okolitá teplota na použitie: -10 až 50˚C.
| Rafinovaný dizajn Inštalačná plocha zmenšená o 50 % Objem znížený o 30 % | |
| | Plnoautomatický stroj na trojrozmerné lakovanie sa používa na zahustenie ochrannej vrstvy dosky plošných spojov, čím účinne zabraňuje poškodeniu dosky plošných spojov spôsobenému veterným prachom, korozívnym plynom a vlhkým vzduchom. |
| | Prijmite plne automatické detekčné zariadenie na testovanie rôznych elektrických indikátorov a ochranných funkcií produktov pri menovitom zaťažení. |
| | Všetky hotové výrobky starnú pri zaťažení 48 hodín pri vysokej teplote 60 stupňov a potom sa všetky elektrické indikátory testujú pri zaťažení, aby sa znížila poruchovosť výrobku. |
Nomenklatúra modelu
Všeobecný typ série S2:
Vmp 310VDC alebo 220VAC vstup, 1/3 fázový 0-220VAC výstup
| Model | menovitý prúd (A) | Výstupné napätie ( VAC ) | Platí pre výkonové (kW) čerpadlo | Externá veľkosť disku V*Š*H (mm) | MPPT Vmp/Voc |
| RVE35-S2-0R7G | 4 | 0-220 | 0.75 | 187*86*152 | 310/372 |
| RVE35-S2-1R5G | 7 | 0-220 | 1.5 | ||
| RVE35-S2-2R2G | 10 | 0-220 | 2.2 | ||
| RVE35-S2-3G | 13 | 0-220 | 3 | 265*105*164 | |
| RVE35-S2-4G | 16 | 0-220 | 4 |
Všeobecný typ série T3:
Vstup Vmp540 až 650 VDC alebo 380 až 460 VAC, 3-fázový výstup 0-380/460 VAC
| Model | menovitý prúd (A) | Výstupné napätie ( VAC ) | Platí pre výkonové (kW) čerpadlo | Externá veľkosť disku V*Š*H (mm) | MPPT Vmp/Voc |
| RVE35-T3-0R7GB | 2,5/3,7 | 0-380/440 | 0.75 | 187*86*152 | 540/660 |
| RVE35-T3-1R5GB | 3,7/5 | 0-380/440 | 1.5 | ||
| RVE35-T3-2R2GB | 5/10 | 0-380/440 | 2.2 | ||
| RVE35-T3-4GB | 10/13 | 0-380/440 | 4.0 | ||
| RVE35-T3-5R5GB | 13/16 | 0-380/440 | 5.5 | 265*105*164 | |
| RVE35-T3-7R5GB (Plastové puzdro) | 25. 16 | 0-380/440 | 7.5 | ||
| RVE35-T3-7R5GB (železné puzdro) | 25. 16 | 0-380/440 | 7.5 | 333*150*216 | |
| RVE35-T3-11GB | 25/32 | 0-380/440 | 11 | ||
| RVE35-T3-15GB | 32/38 | 0-380/440 | 15 | ||
| RVE35-T3-18GB | 38/45 | 0-380/440 | 18 | 383*180*228 | |
| RVE35-T3-22GB | 45/60 | 0-380/440 | 22 | ||
| RVE35-T3-30GB | 60/75 | 0-380/440 | 30 | 435*175*265 | |
| RVE35-T3-37GB | 75/90 | 0-380/440 | 37 | ||
| RVE35-T3-45G | 90/110 | 0-380/440 | 45 | 670*265*358 | |
| RVE35-T3-55G | 110/150 | 0-380/440 | 55 | ||
| RVE35-T3-75G | 150/170 | 0-380/440 | 75 | ||
| RVE35-T3-90G | 170/210 | 0-380/440 | 90 | 845*305*358 | |
| RVE35-T3-110G | 210A/250 | 0-380/440 | 110 | ||
| RVE35-T3-132G | 250A/300 | 0-380/440 | 132 | ||
| RVE35-T3-160G | 300A/340 | 0-380/440 | 160 | 788*500*360 | |
| RVE35-T3-185G | 340/380 | 0-380/440 | 185 | ||
| RVE35-T3-200G | 380/415 | 0-380/440 | 200 | 900*540*358 | |
| RVE35-T3-220G | 415/470 | 0-380/440 | 220 | ||
| RVE35-T3-250G | 470/520 | 0-380/440 | 250 | ||
| RVE35-T3-280G | 520/600 | 0-380/440 | 280 | 1035*620*400 | |
| RVE35-T3-315G | 600/680 | 0-380/440 | 315 | ||
| RVE35-T3-355G | 680/750 | 0-380/440 | 355 | 1290*780*410 | |
| RVE35-T3-400G | 750/810 | 0-380/440 | 400 |
Vynikajúci výkon
| | Vysokovýkonné vektorové ovládanie na zlepšenie presnosti zariadenia |
| Maximálna výstupná frekvencia pod vektorovým riadením dosahuje 1 500 Hz, čím je možné dosiahnuť vysoko presný rýchlostný výstup v 10-násobne slabom rozsahu regulácie magnetickej rýchlosti. | |
| | |
| | Perfektný pohon pre synchrónne motory |
| Aktuálny priebeh synchrónneho motora v režime vektorového riadenia s otvorenou slučkou pri 500 Hz so 100 % menovitým zaťažením. | |
| | |
| | Spoľahlivý dizajn odvodu tepla |
| Technológia nezávislého dizajnu dvojitého vzduchového potrubia dokáže realizovať použitie pohonu solárneho čerpadla s teplotou kruhu 50 ℃ bez zníženia kapacity. |
Schéma zapojenia
Pri produktoch RVE35 0,75kw-7,5kw si všimnite nasledovné:
1. Produkt neobsahuje logické vstupné svorky X6 a X7;
2. Produkt obsahuje iba 1 analógový vstup, 1 analógový výstup a 1 reléový výstup
