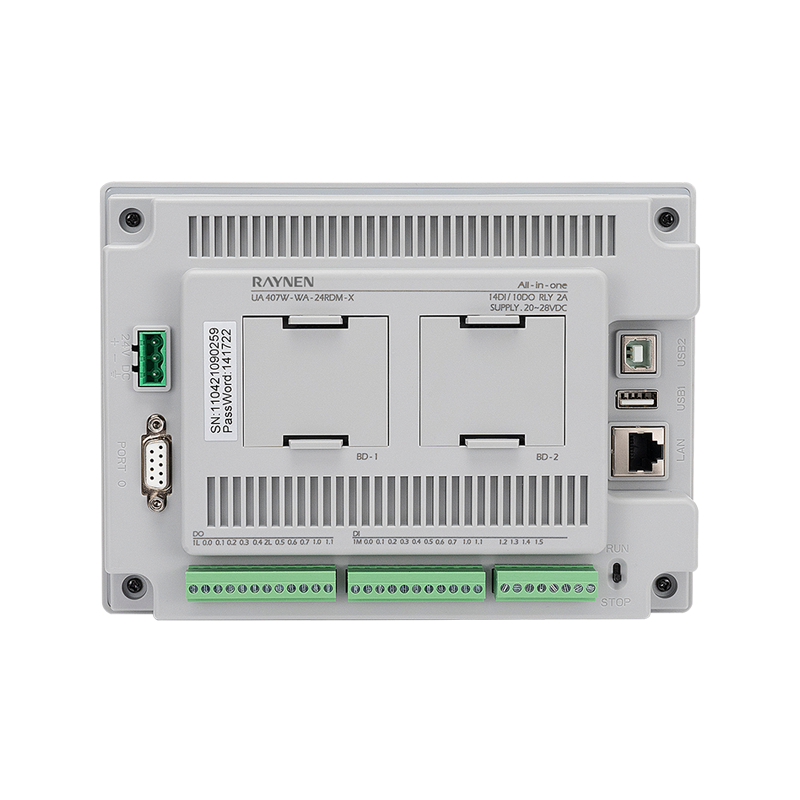

Súhrn produktu
| | • Podporuje funkcie priemyselného internetu a možno ho ovládať na diaľku; • Sieťový port môže priamo sťahovať programy HMI a PLC pre jednoduché sťahovanie; • Hlavné telo podporuje digitálne a analógové veličiny, ktoré je možné podľa toho zvoliť; • Podporuje 2 verzie rozšírenia BD na flexibilné prispôsobenie rôznym potrebám na mieste; • Časť PLC používa programovanie v japonskom štýle |
Výhoda
| | | |
| 1 GHz | Rozšírenie BD | RAM 256M/FLASH 256M |
| Vysoká rýchlosť, plynulé používanie | Rôzne kombinácie BD dosiek | Veľká kapacita, ukladanie masívnych dát |
| | | |
| | | |
| Sťahovanie sieťového portu | RS485 | Rôznorodé programovacie prostredia |
| Sieťový port môže stiahnuť PLC a HMI programy | Podpora externého sériového zariadenia | Podpora japonského programovania |
| | | |
| |  | |
| USB HOST | Lua Script | IoT |
| Aktualizujte programy HMI a ukladajte údaje | Podporné skripty, rozmanitejšie operácie | Podpora priemyselného internetu vecí, vzdialené monitorovanie |
Veľkosť produktu (jednotka: mm)
Špecifikácia
| Číslo objednávky | SAE 407W WA-24RDM-X | SAE 407W WA-18RAM-X | SAE 407W WA-24TDM-X | SAE 407W WA-18TAM-X | |
| Špecifikácie HMI | |||||
| LCD obrazovka | 7″ TFT | ||||
| Farba displeja | 65535 farieb | ||||
| Rozlíšenie | 1024 × 600 | ||||
| Typ podsvietenia | IPS | ||||
| Jas displeja | 400 cd/㎡ | ||||
| Životnosť podsvietenia | > 20 000 hodín | ||||
| Typ dotyku | 4-vodičový odporový typ | ||||
| Procesor | R16, 1 GHz | ||||
| Skladovanie | 256 MB FLASH 256 MB DDR3 | ||||
| USB hostiteľ | USB 2.0 × 1, typ A (USB1), podporuje firmvér disku U a aktualizáciu konfigurácie | ||||
| USB Slave | N/A | ||||
| Ethernet | Adaptívny 10/100M | ||||
| Programovací softvér | Uniface | ||||
| Časť PLC | |||||
| pamäť | Séria OSN | Naprogramujte 16K Dáta 10K | |||
| Séria X | Program 32K | ||||
| Celkový počet časovačov | Séria OSN | Celkom 256, 4 1 ms, 16 10 ms, 236 100 ms | |||
| Séria X | Celkom 512, 260 1 ms, 46 10 ms, 206 100 ms | ||||
| Celkové počítadlá | 256 | ||||
| Hodiny | Vstavaný | ||||
| Udržanie vypnutia | Podpora | ||||
| Komunikačné rozhranie | PORT0: PPI/MODBUS/Freeport (3-RS485, 8-RS485-) PORT1: Podpora PPI (zabudovaná) | ||||
| Lokálny integrovaný digitálny vstup | 14 Vstup 24VDC | 10 Vstup 24VDC | 14 Vstup 24VDC | 10 Vstup 24VDC | |
| Typ vstupu | PNP/NPN | ||||
| Vysokorýchlostné počítanie | Podporas 2-way 20KHz single-phase input, or 1-way 20KHz AB phase input | ||||
| Lokálny integrovaný digitálny výstup | 10 Výstup, relé | 8 Výstup, relé | 10 výstupov, tranzistor NPN | 8 výstupov, tranzistor NPN | |
| Menovitý prúd na bod [maximum] | 1 Hz | 1 Hz | 50 Hz × 2 | 50 Hz × 2 | |
| Pulzný výstup | - | 4AI | - | 4AI | |
| Lokálny integrovaný analógový vstup | - | 12 bitov | - | 12 bitov | |
| Rozlíšenie | - | 0-20 mA | - | 0-20 mA | |
| Aktuálny vstup | - | 0 až 32 000 | - | 0 až 32 000 | |
| Formát dátového slova v plnom rozsahu | - | 2AO | - | 2AO | |
| Lokálny integrovaný analógový výstup | - | 12 bitov | - | 12 bitov | |
| Rozlíšenie full-scale range | - | Napätie 0-10V Prúd 0-20mA | - | Napätie 0-10V Prúd 0-20mA | |
| Rozsah signálu | - | 0 až 32 000 | - | 0 až 32 000 | |
| Formát dátového slova v plnom rozsahu | | | | | |
| Rozšírenie dosky BD | Podporas up to 2 BD boards | ||||
| Služba platformy | |||||
| Vzdialené stiahnutie VPN | Podpora | ||||
| Vzdialený monitoring dát | Podpora 500 real-time data | ||||
| Stlačenie alarmu | SMS/WeChat/Telefón/APP | ||||
| Elektrické špecifikácie | |||||
| Napájanie | 24V DC | ||||
| Sila | 8 W | 9 W | 8 W | 9 W | |
| Štrukturálne charakteristiky | |||||
| Farba puzdra | Šedá | ||||
| Materiál puzdra | ABS PC plast | ||||
| Rozmery | 203 × 149 × 60 (mm) | ||||
| Veľkosť otvoru | 192 x 138 (mm) | ||||
| Hmotnosť | Približne 1,2 kg | ||||
| Prevádzková teplota | 0 ~ 50 ℃ | ||||
| Úroveň ochrany | Predný panel IP65 | ||||
Schéma zapojenia
