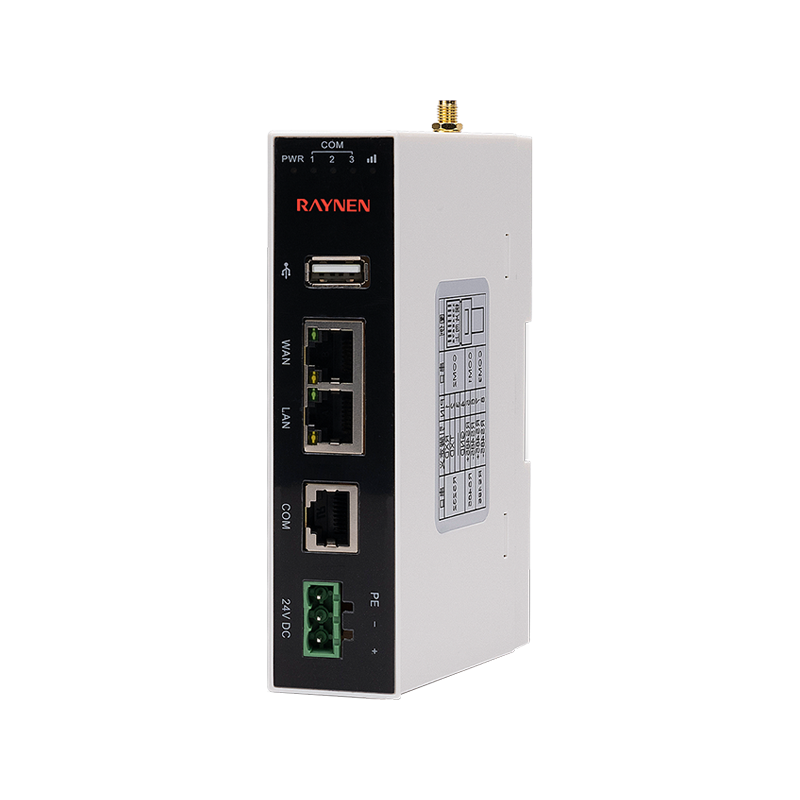

Súhrn produktu
| | | Vzdialené sťahovanie PLC programu, sériového portu a sieťového portu |
| | Monitorovanie údajov v reálnom čase, správa skupiny | |
| | Cloudové úložisko historických údajov, pokračovanie v prenose v prípade odpojenia | |
| | Cloudové monitorovanie konfigurácie, mobilný telefón a PC | |
| | Tlačenie informácií o alarme, WeChat, telefón, SMS APP | |
| | Rôzne spôsoby prenosu, MQTT/HTTP/OPC |
Vrstva poľného zariadenia
Na mieste priemyselného vybavenia sa UBox môže pripojiť k Ruineng HMI, PLC, meniču a niektorým prístrojovým zariadeniam, zhromažďovať príslušné údaje o zariadeniach, pripojiť sa k internetu prostredníctvom káblového širokopásmového pripojenia, wifi a 4G a prenášať údaje o zariadení do cloudovej platformy Ruineng.
Cloudová dátová vrstva
Raynen Cloud je hosťovaný na serveroch Alibaba Cloud, ktoré prijímajú údaje z UBoxov na priemyselných miestach. Údaje na mieste sa zhromažďujú na server a realizuje sa ukladanie a prenos údajov, čím sa zabezpečuje interakcia údajov medzi údajmi na mieste a vzdialenými klientmi.
Používateľská vrstva
Koncoví používatelia môžu na diaľku pristupovať k údajom z priemyselného poľa prostredníctvom PC a mobilných terminálov a vykonávať nastavenia prevádzky a správu zariadení. Zároveň môžu dátové záznamy cloudovej platformy poskytnúť podporu údajov pre analýzu používateľských zariadení.

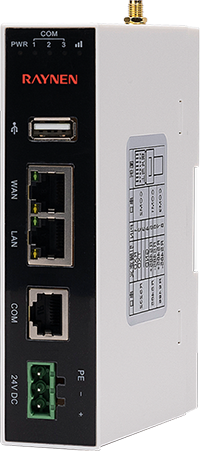

HD Úvod
Veľkosť produktu (jednotka: mm)
Špecifikácia
| Režim | UBoxE-WAN | UBoxE-wifi | UBoxE-4G | UBoxE-4G-3L | UBoxE-4G-GPS | UBoxE-4G-DATA | UBoxE-4G-VPN |
| Číslo objednávky | UBoxE-WAN | UBoxE-wifi | UBoxE-4G | UBoxE-4G-3L | UBoxE-4G-GPS | UBoxE-4G-DATA | UBoxE-4G-VPN |
| Výkonnostné špecifikácie | |||||||
| Procesor | A8, 600 MHz | A8, 600 MHz | A8, 600 MHz | R16, 1 GHz | A8, 600 MHz | A8, 600 MHz | A8, 600 MHz |
| Skladovanie | 256 MB FLASH 128 MB DDR3 | ||||||
| USB hostiteľ | USB 2.0 × 1, typ A (USB) | N/A | |||||
| Sériové rozhranie | RJ45 COM1: RS485 COM2: RS232 COM3: RS485 | N/A | RS485/RS232/RS485 | RS485/RS232 | RS485/RS232 | ||
| Izolácia sériového portu | Nepodporuje izoláciu | ||||||
| Sieťový port | 10/100M adaptívny, duálny sieťový port × 2 | 10/100M adaptívny × 3 | 10/100M adaptívny × 2 | ||||
| 4G | N/A | N/A | Všetok sieťový prístup | N/A | N/A | N/A | N/A |
| wifi | N/A | Podpora | N/A | N/A | N/A | N/A | N/A |
| Anténa | N/A | Podpora (3m sucker antenna) | Podpora (3m sucker antenna) | Podpora (3m sucker antenna) | 4G anténa GPS anténa, 3 metre | Podpora (3m sucker antenna) | Podpora (3m sucker antenna) |
| Elektrické špecifikácie | |||||||
| Vzdialené stiahnutie VPN | Podpora | Podpora | Podpora | N/A | Podpora | ||
| Vzdialený monitoring dát | - | Podpora 500 live data | N/A | ||||
| Stlačenie alarmu | - | SMS/WeChat/Telefón/APP | N/A | ||||
| GPS | - | N/A | Podpora | N/A | N/A | ||
| Elektrické špecifikácie | |||||||
| Napájanie | 24V DC | ||||||
| Vstupný rozsah | 10 ~ 28 V DC | ||||||
| Izolácia napájania | Podporas isolation | ||||||
| Povoliť výpadok napájania | 10 ms | ||||||
| Izolačný odpor | Viac ako 50 MΩ @ 500 V DC | ||||||
| Odolnosť voči napätiu | 500V AC 1 minúta | ||||||
| Štrukturálne charakteristiky | |||||||
| Farba škrupiny | Biela, čierna | Biele mušľové čierne zrkadlo | Čierne škrupinové čierne zrkadlo | ||||
| Materiál škrupiny | ABS PC plast | ||||||
| Rozmery | 130 × 95 × 30 (mm) | ||||||
| Spôsob inštalácie | Inštalácia štandardnej koľajnice (35 mm) | ||||||
| Hmotnosť | Približne 175 g | Približne 180 g | Približne 195 g | Približne 195 g | Približne 195 g | Približne 185 g | Približne 185 g |
| Špecifikácie prostredia | |||||||
| Prevádzková teplota | 0 ~ 50 ℃ | ||||||
| Prevádzková vlhkosť | 10 ~ 90 % RH (bez kondenzácie) | ||||||
| Skladovanie temperature | -20 ~ 60 ℃ | ||||||
| Skladovanie humidity | 10 ~ 90 % RH (bez kondenzácie) | ||||||
| Seizmický výkon | 10 ~ 25 Hz (smer X, Y, Z 2G/30 minút) | ||||||
| Spôsob chladenia | Prirodzené chladenie vzduchom | ||||||
