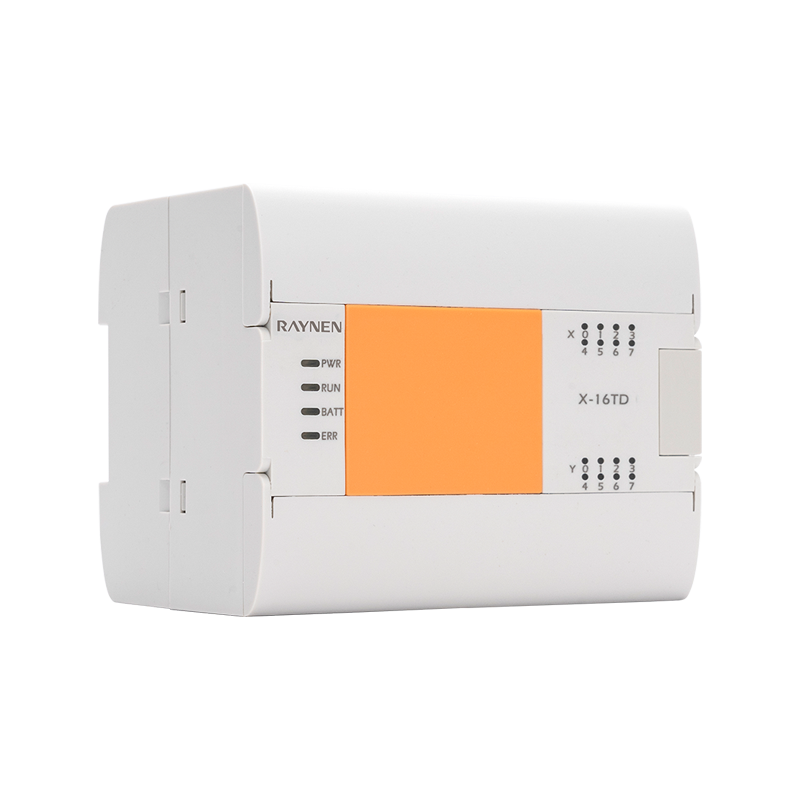

X Reléový programovateľný logický ovládač

• S efektívnym spracovaním údajov, tromi vysokorýchlostnými počítadlami a ďalšími funkciami

• Hodiny reálneho času, údaje o spotrebe energie sú trvalo uložené

• Podporujte jednu dosku BD a rozšírte maximálne až na 7 modulov

Rozhranie

Vstup/výstup

Rozširujúca karta

BD doska

Integrovaný sieťový port RS232/485

3-cestné vysokorýchlostné počítadlo

Rozšírených Max 7 modulov

Podpora 1 dosky BD

Položka

Špecifikácie napájania

XE-16RA

XE-24RA

XE-32RA

XE-40RA

XE-60RA

Spotreba energie

10W

12 W

12 W

113 W

14 W

Pracovné napätie

Minimálna hodnota

100 VAC

Stredná hodnota

220 VAC

Maximálna hodnota

240 VAC

Obmedzte vstupné napätie

AC 85V~AC100V, AC 240V~AC264V

Umožnite okamžitý výpadok prúdu

Pri prechodných výpadkoch napájania pod 5 ms bude prevádzka pokračovať

Napájacia poistka

60V 2A

Impulzný prúd

12A, 0,5 ms pod/28,8 V DC

DC24V daný výkon

300 mA nižšie

DC 5V vstavané napájanie

800 mA nižšie

Položka

Špecifikácie napájania

XE-16RA

XE-24RA

XE-32RA

XE-40RA

XE-60RA

Vstupné číslo

8

14

16

24

36

Vysokorýchlostné počítadlo

jednofázový 200 kHz [3 ks]; AB fáza 100 kHz [3 ks]

Typ vstupu

PNP/NPN

Napätie vstupného signálu

Typ zdroja jednosmerného prúdu: DC20,4V~28,8V

Vstupná impedancia

X0-X5

3,3 tis

X6-X7

5,6 tis

3,3 tis

X10 vyššie

-

5,6 tis

Na vstupnom indukčnom prúde

X0-X5

5 mA vyššie

X6-X7

4 mA

5 mA vyššie

X10 vyššie

-

4 mA vyššie

OFF Vstupný indukčný prúd

1 mA vyššie

Čas odozvy vstupu

＜4,5 ms

Forma vstupného signálu

Žiadny napäťový kontaktný vstup

Sink vstup: NPN tranzistor s otvoreným kolektorom

Vstup zdroja: PNP tranzistor s otvoreným kolektorom

Izolácia vstupnej slučky

Izolácia optočlena

Zobrazenie vstupných akcií

LED na paneli sa rozsvieti, keď je optočlen zapnutý

Položka

Špecifikácie napájania

XE-16RA

XE-24RA

XE-32RA

XE-40RA

XE-60RA

Výstupné číslo

8

10

16

16

24

Typ výstupu

Suchý kontakt

Menovité napätie

220 VAC

Rozsah napätia

5~30VDC 5~250VAC

Rázový prúd (Max)

5A 4s 10% Pracovný cyklus

Menovitý prúd na bod (Max)

2A

Zaťaženie lampy [max]

30W DC/200W AC

Doba odozvy (24V, 2K záťaž)

10 ms

odpor [pripojovací bod]

0,22 (max. pri novom)

Pulzná frekvencia [Max]

1 Hz

Mechanický životný cyklus

1 000 000 (bez zaťaženia)

Kontaktný život

100 000 (menovité zaťaženie)

štít

500 m (normálny výkon)

odkryť

150 m (normálny výkon)

Meno

Obsah

Typ mäkkého komponentu

Obsah

X

256 bodov

Bitový prvok

X0~X377

Y

256 bodov

Bitový prvok

Y0~Y377

M

7680 bodov

Bitový prvok

M0~M7679

SM

512 bodov

Bitový prvok

SM8000~SM8511

S

4096 bodov

Bitový prvok

S0~S4095

V

8 bodov

Slovný prvok

V0~V7

Z

8 bodov

Slovný prvok

Z0~Z7

T

512 bodov

Slovný prvok

T0~T511

C

200 bodov

16-bitový slovný prvok

C0~C199

C (32 bit)

56 bodov

32-bitový prvok slova

C200~C255

D

8000 bodov

Slovný prvok

D0~D7999

SD

512 bodov

Slovný prvok

SD8000~SD8511

R

32768 bodov

Slovný prvok

R0~R32767

Prerušenie vstupu

8 bodov

I00*~I07*

Prerušenie časovača

3 bod

I6**~I8**

Počítadlo prerušenia

6 bodov

I010~I060

Hlavné ovládanie s hniezdením

8 bodov

N0~N7

Ukazovateľ P

4096 bodov

P0~P4095

Konštantný K

16-bitový rozsah: -32768~ 32767

32 bit zvonilo

-2147483648~ 2147483647

Konštantný H

16-bitový rozsah: 0~FFFF

32 bit zvoniloe: 0~FFFFFFFF

Skutočné číslo (E)

-3,40×10-38~ -1,17×10-38 , 1,17x10-38~3,40×1038

Reťazec znakov

Znak do polovice rohu orámovaný znakom „ “ s maximálne 32 znakmi

Vstup

Distribúcia

Jednofázové jednofázové počítadlo

Počítadlo AB fázy

Počítadlo AB fázy

C235

C236

C237

C238

C239

C240

C243

C244

C246

C247

C248

C249

C251

C252

C253

C254

X0

U/D

U/D

U

U

A

A

X1

U/D

R

D

D

B

B

X2

U/D

U/D

U

R

R

A

X3

U/D

R

D

S

B

X4

U/D

S

U

A

X5

U/D

D

B
