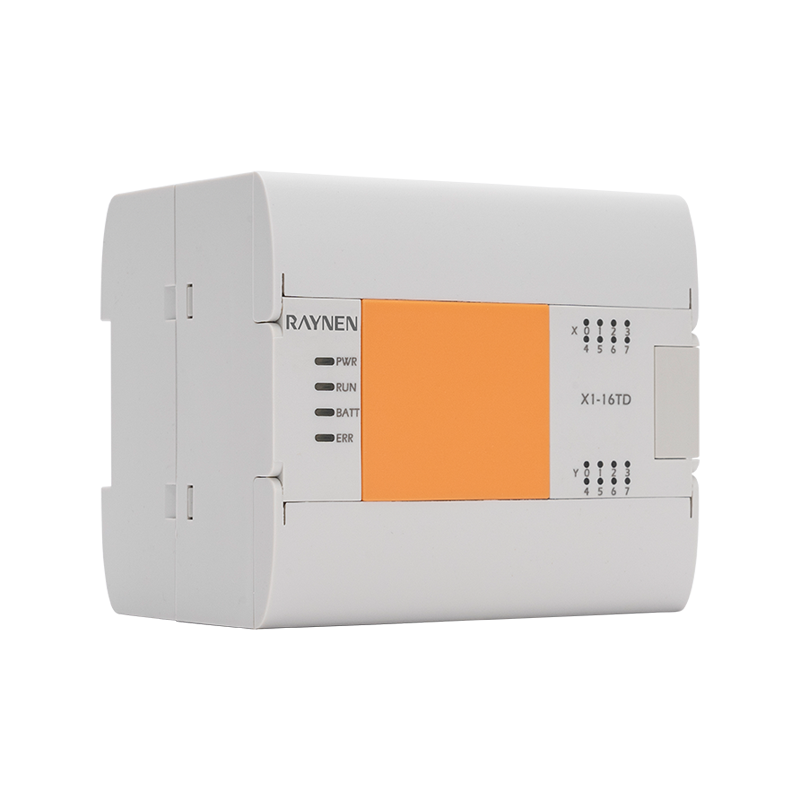

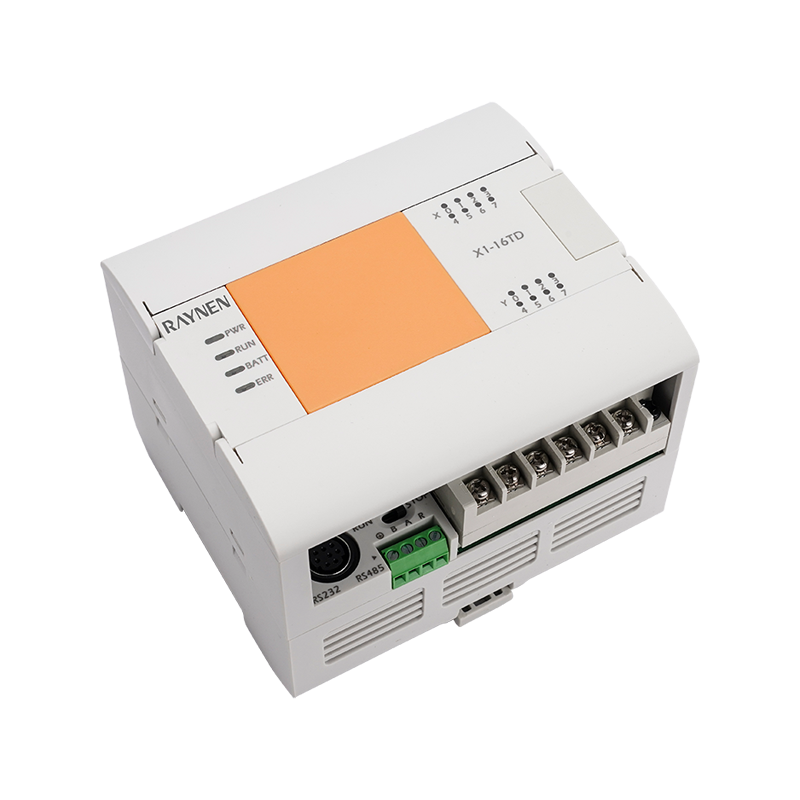

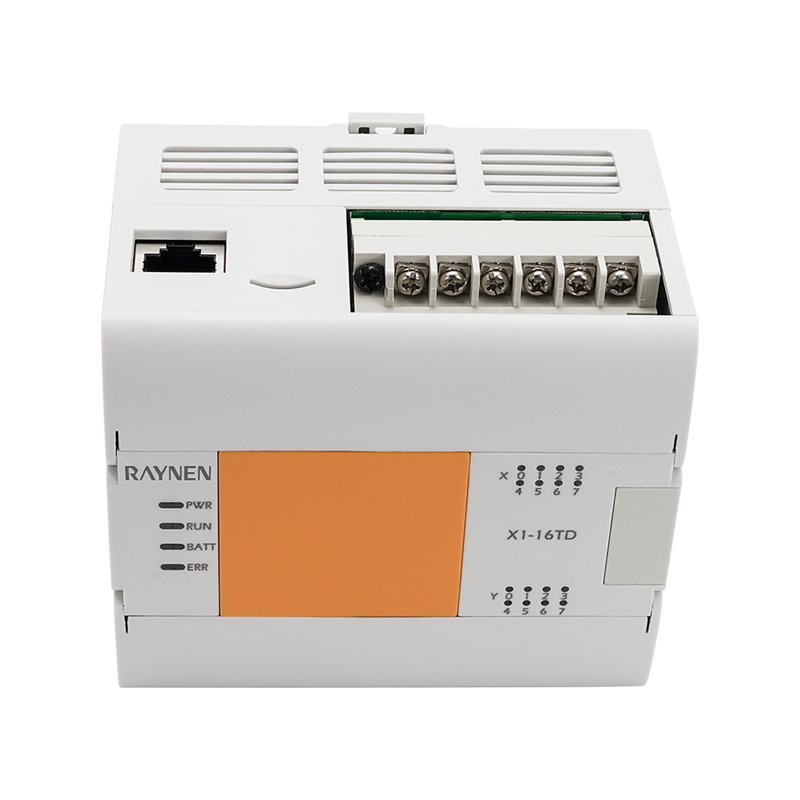

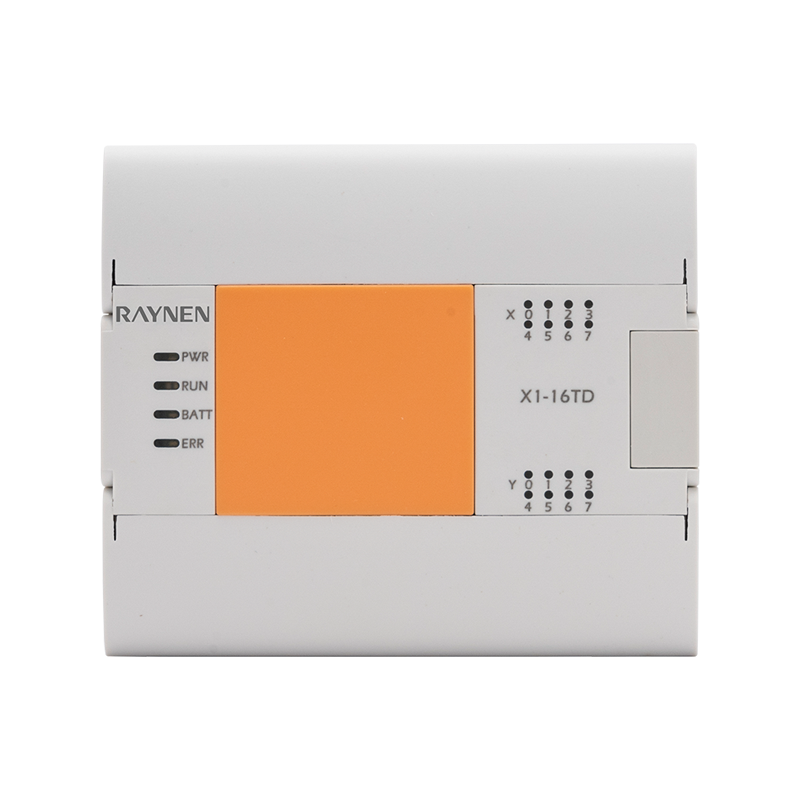

Súhrn produktu
|
| • S jednoduchými funkciami ovládania pohybu, ako je výstup impulzov a vysokorýchlostné počítanie • S vysokorýchlostným počítaním, 3-osovým vysokorýchlostným impulzným výstupom 100 kHz a ďalšími funkciami riadenia pohybu (voliteľné) • Hodiny reálneho času, trvalé ukladanie údajov pri vypnutí • Podporuje jednu dosku BD |
Výhoda
| | | |
| Rozhranie | Vstup/výstup | BD doska |
| Integrovaný sieťový port RS232/485 | 2-kanálové vysokorýchlostné počítadlo 2-osový 60K vysokorýchlostný impulz 3-osový vysokorýchlostný impulz 100 kHz (voliteľné) | Podpora 1 dosky BD |

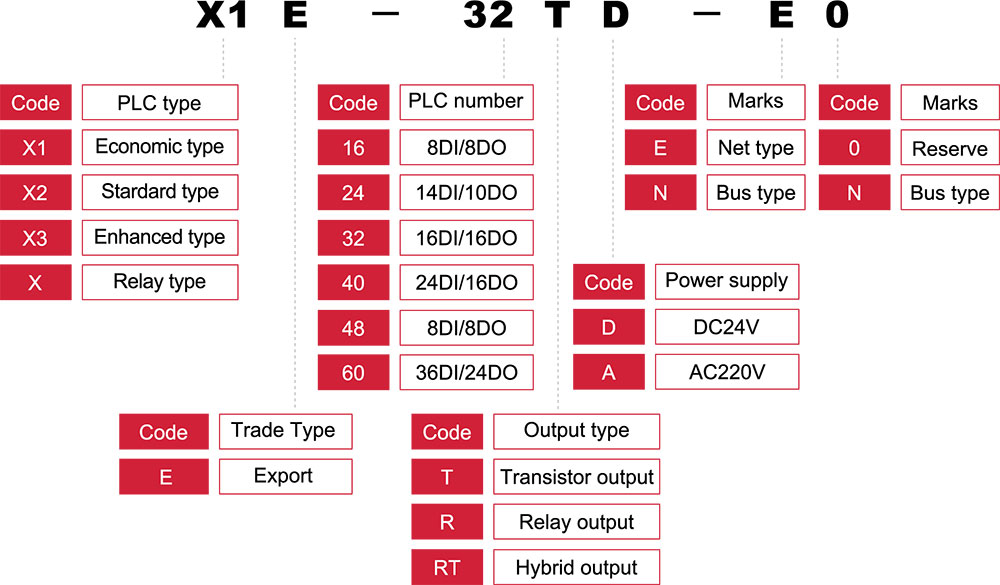

Modelová nomenklatúra

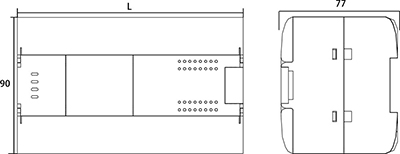

Veľkosť produktu (jednotka: mm)
 |
|
Parameter
| Položka | Špecifikácie napájania | ||||
| X1E-16TD | X1E-24TD | X1E-32TD | X1E-40TD | X1E-60TD | |
| Spotreba energie | 6W | 7 W | 8 W | 9 W | 11 W |
| Napájacie napätie | DC 24V | ||||
| Napájacie napätie range | DC20,4~28,8V | ||||
| Povolené okamžité čas výpadku prúdu | Pri prechodných výpadkoch napájania pod 5 ms bude prevádzka pokračovať | ||||
| Poistka napájacieho zdroja | 60V 2A | ||||
| Rázový prúd | 12A, 0,5 ms pod/28,8 V DC | ||||
| DC 24V power supply | Pod 300 mA | ||||
| Teplota pracovného prostredia | -10℃~60℃ (horizontálna inštalácia), -10℃~50°℃ (vertikálna inštalácia) | ||||
| Teplota prostredia pri preprave | -20 °C ~ 80 °C | ||||
| Relatívna vlhkosť okolia | 5~95 %, nekondenzujúce (RH úroveň 2, v súlade s lEC61131-2) | ||||
| Úroveň ochrany | IP20 | ||||
| Elektromagnetická kompatibilita | Potlačenie hluku, v súlade s EC61000-6-2 | ||||
| Mechanická úroveň (vibrácie) | IEC60068, časť 2-6/10 až 58 Hz | ||||
| Vydržať napätie | AC 1,5 kV 1 min, medzi každou svorkou a uzemňovacou svorkou | ||||
| AC500V 1 min, medzi každou svorkou a uzemňovacou svorkou | |||||
| Izolačný odpor | Po meraní pomocou merača izolačného odporu DC500V je medzi každou svorkou a uzemňovacou svorkou viac ako 5MΩ | ||||
| Uzemnenie | Uzemnenie typu D (uzemňovací odpor: menej ako 100 Ω), neumožňujú spoločné uzemnenie so silnoprúdovým systémom | ||||
| Prostredie používania | Žiadny žieravý, horľavý plyn, vodivý prach (prach) nie je vážny | ||||
| Nadmorská výška použitia | 2000 M pod (Nedá sa použiť v prostredí s tlakom vyšším ako je atmosférický tlak, inak sa môže vyskytnúť) | ||||
| Položka | Špecifikácie napájania | |||||
| X1E-16TD | X1E-24TD | X1E-32TD | X1E-40TD | X1E-60TD | ||
| Vstupné číslo | 8 | 14 | 16 | 24 | 36 | |
| Vysokorýchlostné číslo | fáza signálu 60 kHz (2 cesta) fáza AB 30 kHz (1 cesta) | |||||
| Typ pripojenia vstupu | Odnímateľná svorkovnica (skrutka M3) | |||||
| Typ vstupu | Typ umývadla/typ zdroja | |||||
| Napätie vstupného signálu | Napájanie jednosmerným prúdom: DC20,4V~28,8V | |||||
| Vstupná impedancia | X0-X2 | 2,4 tis | ||||
| X3 vyššie | 5,6 tis | |||||
| Na vstupnom indukčnom prúde | X0-X2 | 5 mA vyššie | ||||
| X3 vyššie | 2,4 mA vyššie | |||||
| OFF Vstupný indukčný prúd | 1 mA nižšie | |||||
| Čas odozvy vstupu | Nie viac ako 4,5 ms | |||||
| Forma vstupného signálu | Žiadny napäťový kontaktný vstup | |||||
| Sink vstup: NPN tranzistor s otvoreným kolektorom | ||||||
| Izolácia vstupnej slučky | Vstup zdroja: PNP tranzistor s otvoreným kolektorom | |||||
| Izolácia optočlena | ||||||
| Zobrazenie vstupných akcií | LED na paneli sa rozsvieti, keď je optočlen zapnutý | |||||
| Položka | Špecifikácie napájania | |||||
| X1E-16TD | X1E-24TD | X1E-32TD | X1E-40TD | X1E-60TD | ||
| Výstupné číslo | 8 | 10 | 16 | 20 | 24 | |
| Pulzná frekvencia (max.) | Jeden terminál 2 hriadeľ 60 kHz | |||||
| Typ výstupného pripojenia | Odnímateľná svorkovnica (skrutka M3) | |||||
| Typ výstupu | Tranzistorový/výtokový výstup | |||||
| Externé napájanie | DC 5~30V | |||||
| Maximálne zaťaženie | Odporové zaťaženie | 0,5A/jeden bod; 0,8A/4 bod | ||||
| Indukčná záťaž | 12W/DC24V | |||||
| Zaťaženie lampy | Vysoká rýchlosť: 2W/DC24V, bežné: 5W/DC24V | |||||
| Stredná záťaž | 5 mA (5 ~ 24 V DC) | |||||
| Otvorený zvodový prúd | 0,1 mA nižšie/DC 30V | |||||
| na odpore | Vysokorýchlostný bod 0,3Ω typická hodnota (max. 0,6Ω) | |||||
| Čas odozvy | VYP.→ZAP | Vysoká rýchlosť: 10us pod/10mA nad (DC5 ~24V) | ||||
| Bežné: 0,2 ms pod/200 mA nad (DC24V) | ||||||
| ON→OFF | Vysoká rýchlosť: 10us pod/10mA nad (Dc5 ~24V) | |||||
| Bežné: 0,2 ms pod/200 mA nad (DC24V) | ||||||
| Izolácia slučky | Izolácia optočlena | |||||
| Zobrazenie výstupných akcií | LED na paneli sa rozsvieti, keď je optočlen zapnutý | |||||
| Prenosová vzdialenosť masky | 500M (spoločný výstup) | |||||
| demaskovaná prenosová vzdialenosť | 150M (spoločný výstup) | |||||
Zdroje softvérových komponentov
| Položka | Výkon | |||
| Režim prevádzkového riadenia | Metóda opakovaného spúšťania uložených programov (vyhradených LSl) s funkciou prerušenia | |||
| Režim ovládania vstupu/výstupu | Režim dávkového spracovania (pri vykonávaní inštrukcie END), inštrukcia obnovy vstupu a výstupu, funkcia zachytávania impulzov | |||
| Programovací jazyk | Režim symbolu relé krokový rebrík (môže byť reprezentovaný SFC) | |||
| Hodiny v reálnom čase | Funkcia hodín | Zabudovanie 2000-2099, Ročná chyba nie je väčšia ako 5 minút/25°C | ||
| Pamäť programu | Maximálna kapacita pamäte | 32000 krokov je možné nastaviť parametrami, zapisovať komentáre a registre súborov do pamäte programu | ||
| Kapacita/model vstavanej pamäte | Pamäť 32 000 krokov/RAM, chránená heslom | |||
| Funkcia zápisu v režime RUN | Nie | |||
| Typ inštrukcie | Základný návod | 27typ inštrukcií sekvenčného riadenia, 2typ inštrukcií stupňovitého diagramu | ||
| Návod na aplikáciu | 218 druhov 497 typ | |||
| Aritmetika rýchlosť spracovania | Základný príkaz | 0,065 μs/inštrukcia | ||
| Vstupné/výstupné číslo | Počet vstupných bodov pre rozšírené používanie | 256 bodov | Celkový počet vstupných a výstupných bodov nepresahuje 256 bodov | |
| Počet výstupných bodov pre rozšírené používanie | 256 bodov | |||
| Vstupno-výstupné relé | Vstupné relé | 256 bodov | Vstup a výstup spolu 256 bodov | |
| Výstupné relé | 256 bodov | |||
| Pomocné relé | Bežné | M0~M7679 | 7680 bodov | Bežné/retention Settings can be changed through parameters |
| Udržanie | M500~M1023 | 524 bodov | ||
| štátu | Bežné | S0~S4095 | 4096 bodov | Bežné/retention Settings can be changed through parameters |
| Udržanie | S500~S999 | 500 bodov | Bežné/retention Settings can be changed through parameters | |
| Časovač | Typ 100 ms | T0~T199 | 200 bodov | 0,1 až 3276,7 s |
| Typ 10 ms | T200~T245 | 46 bodov | 0,01 až 327,67 s | |
| 1 ms Kumulatívny typ | T246~T249 | 4 bod | 0,001 až 32,767 S | |
| 100 ms Kumulatívny typ | T250~T255 | 6 bodov | 0,1 až 3276,7 s | |
| typ 1 ms | T256~T511 | 256 bodov | ||
| Počítadlo | Všeobecné zvyšovanie | C0~C99 | 100 bodov | 0,001 až 32,767 s |
| (16-bit) [Zmeniteľné] | Bežné/retention Settings can be changed through parameters | |||
| Udržanie increasing (16-bit) [meniteľné] | C100~C199 | 100 bodov | ||
| Bežné duplexing | C200~C219 | 20 bodov | Bežné/retention Settings can be changed through parameters | |
| (32 bit) [Zmeniteľné] | ||||
| Udržanie duplexing (32 bit) [meniteľné] | C220~C255 | 36 bodov | ||
| Register údajov | Bežné | D0~D7999 | 8000 bodov | Bežné/retention Settings can be changed through parameters |
| Udržanie | D200~511 | 312 bodov | ||
| Rozširujúci register | Hlavné ovládanie | P0~P1023 | 1024 bodov | Príkaz CJ, použitý príkaz CALL |
| Ponter | Hlavné ovládanie | NO~N7 | 8 bodov | Použitý príkaz MC |
| Nest | Hlavné ovládanie | 16 bit | -32,768~ 32,767 | |
| štátu | 10 desatinné číslo (K) | 32 bit | -2,147,483,648~ 2,147,483,647 | |
| 16 hexadecimálne číslo (H) | 16 bit | 0~FFFF | ||
| 32 bit | 0~FFFFFFFF | |||
| Reálne číslo (E) | 32 bit | -3,40×10-38 ~-1,17×10-38, 1,17×10-38 ~3,40x1038 | ||
| Reťazec znakov ( "") | Reťazec znakov | Zadajte pomocou znakov v """". maximálne 32 polrohových znakov môže byť použitých v konštante v inštrukcii | ||
Vysokorýchlostné počítadlo
| Vstup Distribúcia | Jednofázové jednofázové počítadlo | Počítadlo AB fázy | |||||
| C235 | C236 | C237 | C243 | C244 | C251 | C252 | |
| X0 | U/D | | | U/D | | A | A |
| X1 | | U/D | | R | | B | B |
| X2 | | | U/D | | U/D | R | |
| X3 | | | | | R | |
|
