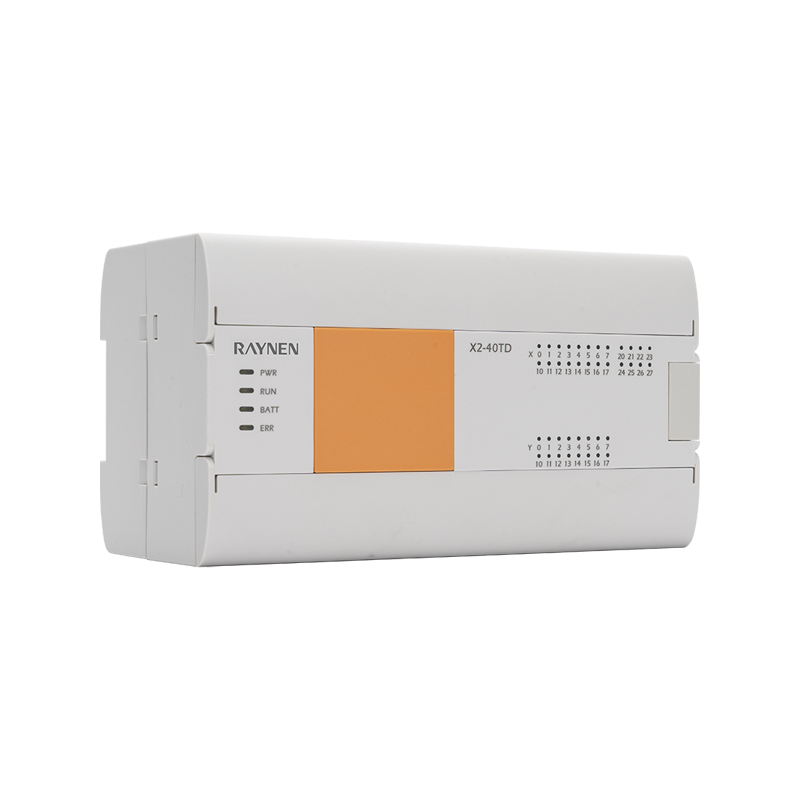

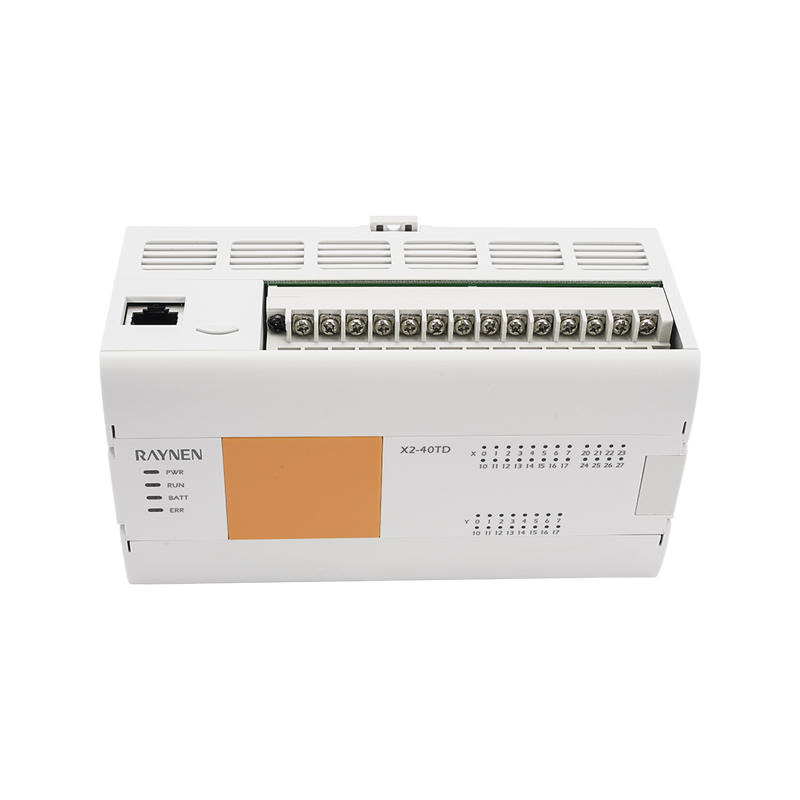

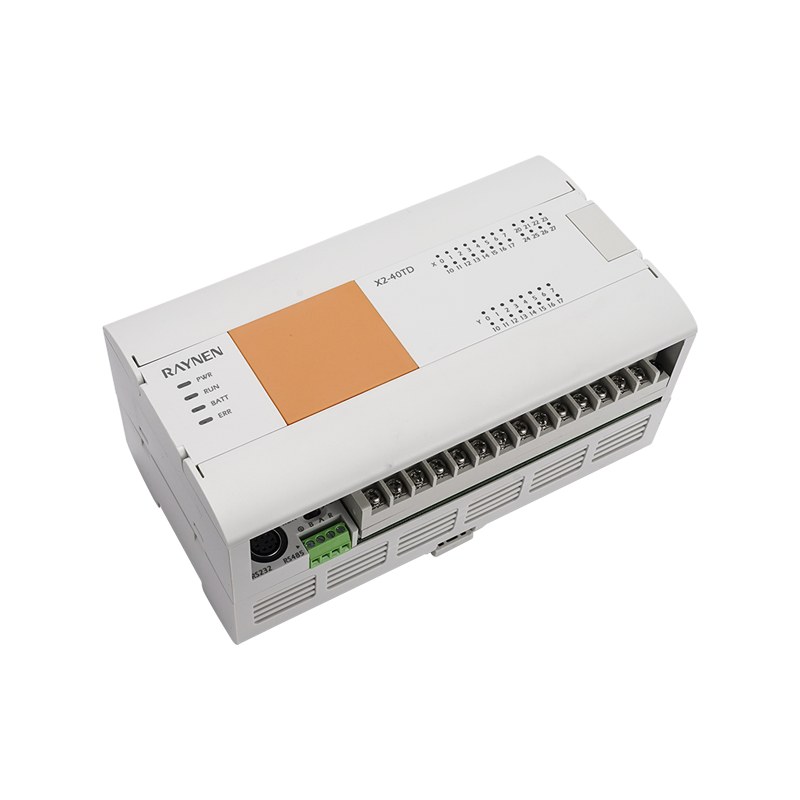

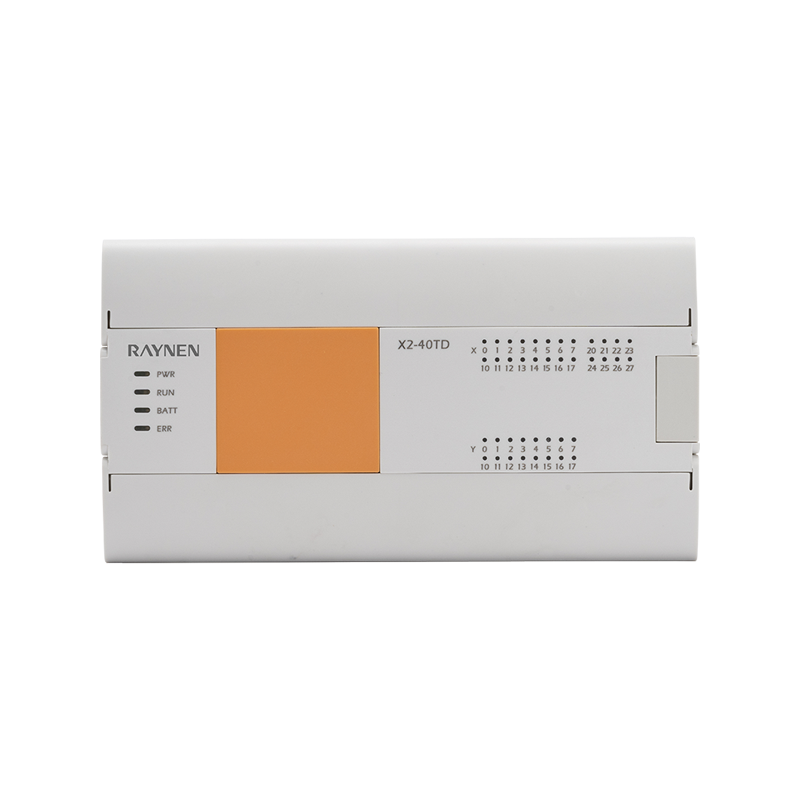

Súhrn produktu
| | • S lineárnou interpoláciou, dvojosovým vysokorýchlostným výstupom impulzov, vysokorýchlostným počítaním a ďalšou funkciou riadenia pohybu • Hodiny v reálnom čase, údaje o výpadku napájania sú trvalo uložené • Podporuje rozširujúcu dosku BD a môže sa rozšíriť až na 7 modulov |
Výhoda
| | | | |
| Rozhranie | Vstup/výstup | Rozširujúca karta | BD doska |
| Integrovaný sieťový port RS232/485 | 2-kanálové vysokorýchlostné počítadlo 2-osový 60K vysokorýchlostný impulz | Rozšírených Max 7 modulov | Podpora 1 dosky BD |
Modelová nomenklatúra

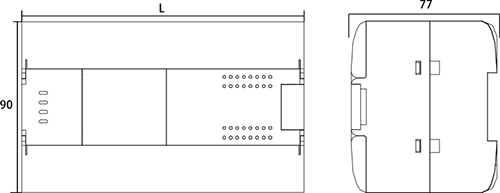

Veľkosť produktu (jednotka: mm)
 |
|
Parameter
| Položka | Špecifikácie napájania | |||
| X2E-24TD | X2E-32TD | X2E-40TD | X2E-60TD | |
| Napájacie napätie | 10W | 12W | 12W | 14 W |
| Rozsah napätia | DC 24V | |||
| Umožnite okamžitý výpadok prúdu | DC 20,4~28,8V | |||
| Napájacia poistka | Pri prechodných výpadkoch napájania pod 5 ms bude prevádzka pokračovať | |||
| Impulzný prúd | 60V 2A | |||
| DC 24V given power | 12A, 0,5 ms pod/28,8 V DC | |||
| DC 5V vstavané napájanie | 300 mA nižšie | |||
| Položka | Špecifikácie napájania | ||||
| X2E-24TD | X2E-32TD | X2E-40TD | X2E-60TD | ||
| Vstupné číslo | 14 | 16 | 24 | 36 | |
| Vysokorýchlostné počítadlo | Jednofázový 200 kHz [3 ks], AB fáza 100 kHz [3 ks] | ||||
| Typ vstupu | Typ umývadla/typ zdroja | ||||
| Napätie vstupného signálu | Typ zdroja jednosmerného prúdu: DC20,4V~28,8V | ||||
| Vstupná impedancia | X0-X5 | 3,3 tis | |||
| X6-X7 | 5,6 tis | 3,3 tis | |||
| X10 vyššie | - | 5,6 tis | |||
| Na vstupnom indukčnom prúde | X0-X5 | 5 mA vyššie | |||
| X6-X7 | 4 mA | 5 mA vyššie | |||
| X10 vyššie | - | 4 mA above | |||
| OFF Vstupný indukčný prúd | 1 mA nižšie | ||||
| Čas odozvy vstupu | ＜4,5 ms | ||||
| Forma vstupného signálu | Žiadny napäťový kontaktný vstup | ||||
| Sink vstup: NPN tranzistor s otvoreným kolektorom | |||||
| Vstup zdroja: PNP tranzistor s otvoreným kolektorom | |||||
| Izolácia vstupnej slučky | Izolácia optočlena | ||||
| Zobrazenie vstupných akcií | LED na paneli sa rozsvieti, keď je optočlen zapnutý | ||||
| Položka | Špecifikácie napájania | ||||
| X2E-24TD | X2E-32TD | X2E-40TD | X2E-60TD | ||
| Výstupné číslo | 10 | 16 | 16 | 24 | |
| Pulzná frekvencia (max.) | Jednostranná 2-osová 200K | ||||
| Typ výstupu | Tranzistorový/netesný výstup | ||||
| Externé napájanie | DC 5~30V | ||||
| Maximálne zaťaženie | Odporové zaťaženie | 0,5A/cesta | |||
| Indukčná záťaž | 12W/DC24V | ||||
| Zaťaženie lampy | 5W/DC24V | ||||
| Stredná záťaž | 5 mA (5 ~ 24 V DC) | ||||
| Čas odozvy | VYP.→ZAP | Vysoká rýchlosť: 5 μs pod/10 mA nad (DC5 ~ 24V) | |||
| Bežné: 0,2 ms pod/200 mA nad (DC24V) | |||||
| ON→OFF | Vysoká rýchlosť: 5 μs pod/10 mA nad (DC5 ~ 24V) | ||||
| Bežné: 0,2 ms pod/200 mA nad (DC24V) | |||||
| Izolácia slučky | Izolácia optočlena | ||||
| Zobrazenie výstupných akcií | LED na paneli sa rozsvieti, keď je optočlen zapnutý | ||||
Zdroje softvérových komponentov
| Položka | Výkon | |
| Vstupné relé X | 256 bodov | X0~X377 |
| Výstupné relé Y | 256 bodov | Y0~Y377 |
| Pomocné relé M | 7680 bodov | M0~Latch start (Nastavte oblasť bez pozastavenia vypnutia) |
| Začiatok až koniec západky (Nastaviť oblasť pozastavenia napájania, Max M1023) | ||
| Koniec západky ~M7679 (pevná oblasť pozastavenia napájania) | ||
| Špeciálne pomocné relé SM | 512 bodov | SM8000~SM8511 |
| Stavové relé S | 4096 bodov | S0~S4095 |
| časovač T | 200 bodov | T0~T199 (100 ms časová základňa) |
| T192~T199 (špecializácia podprogramov) | ||
| 46 bodov | T200~T245 (časová základňa 10 ms) | |
| 4 bod | T246~T249(1ms Kumulatívny typ) | |
| 6 bodov | T250~T255 (100 ms kumulatívny typ) | |
| 256 bodov | T256~T511 (1 ms časová základňa) | |
| Počítadlo 16 bit | 200 bodov | C0~C199 |
| Počítadlo 32 bit | 56 bodov | C200~C234 |
| Vysokorýchlostné počítadlo | - | C235~C255 |
| Dátový register D | 8000 bodov | D0~D7999 |
| Špeciálny dátový register SD | 512 bodov | SD8000~SD8511 |
| Indexový register | 16 bodov | V0~V7, Z0~Z7 |
| Rozširujúci register | 32768 bodov | R0~R32767 |
| Ukazovateľ | 4096 bodov | P0~P4095 |
| Prerušený | 6 bodov | I00*~I50* Vstupné prerušenie |
| 3 bod | I6**~I8** Prerušenie časovania | |
| 6 bodov | I010~I060 Prerušenie vysokorýchlostného počítadla | |
| Hlavné ovládanie s hniezdením | 8 bodov | N0~N7 |
| konštantný K | - | 16-bitový rozsah: -32768~ 32767, 32-bitový rozsah: -2147483648~ 2147483647 |
| konštantný H | - | 16-bitový rozsah: 0~FFFF, 32-bitový rozsah: 0~FFFFFFFF |
| Skutočné číslo (E) | - | -3,40×10-38~ -1,17×10-38 , 1,17x10-38~3,40×1038 |
| Reťazec znakov | - | Maximálna dĺžka polrohového znaku orámovaného „ “ je 32 znakov |
Vysokorýchlostné počítadlo
| Vstup Distribúcia | Jednofázové jednofázové počítadlo | Počítadlo AB fázy | Počítadlo AB fázy | |||||||||||||
| C235 | C236 | C237 | C238 | C239 | C240 | C243 | C244 | C246 | C247 | C248 | C249 | C251 | C252 | C253 | C254 | |
| X0 | U/D | | | | | | U/D | | U | | | U | A | A | | |
| X1 | | U/D | | | | | R | | D | | | D | B | B | | |
| X2 | | | U/D | | | | | U/D | | U | | R | R | | A | |
| X3 | | | | U/D | | | | R | | D | | S | | | B | |
| X5 | | | | | U/D | | | S | | | U | | | | | A |
| X6 | | | | | | U/D | | | | | D | | | | | B |
