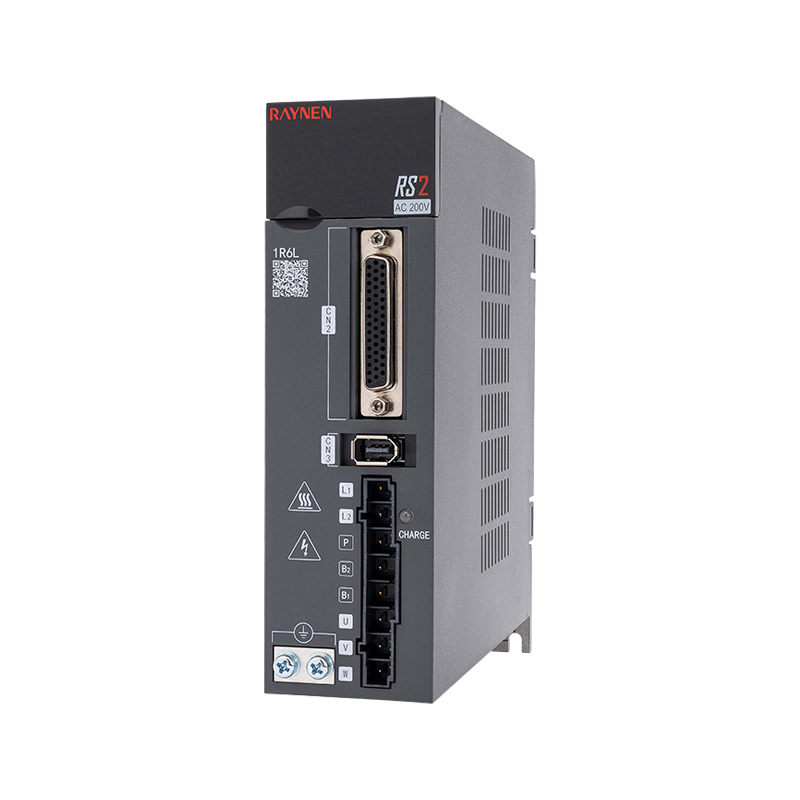

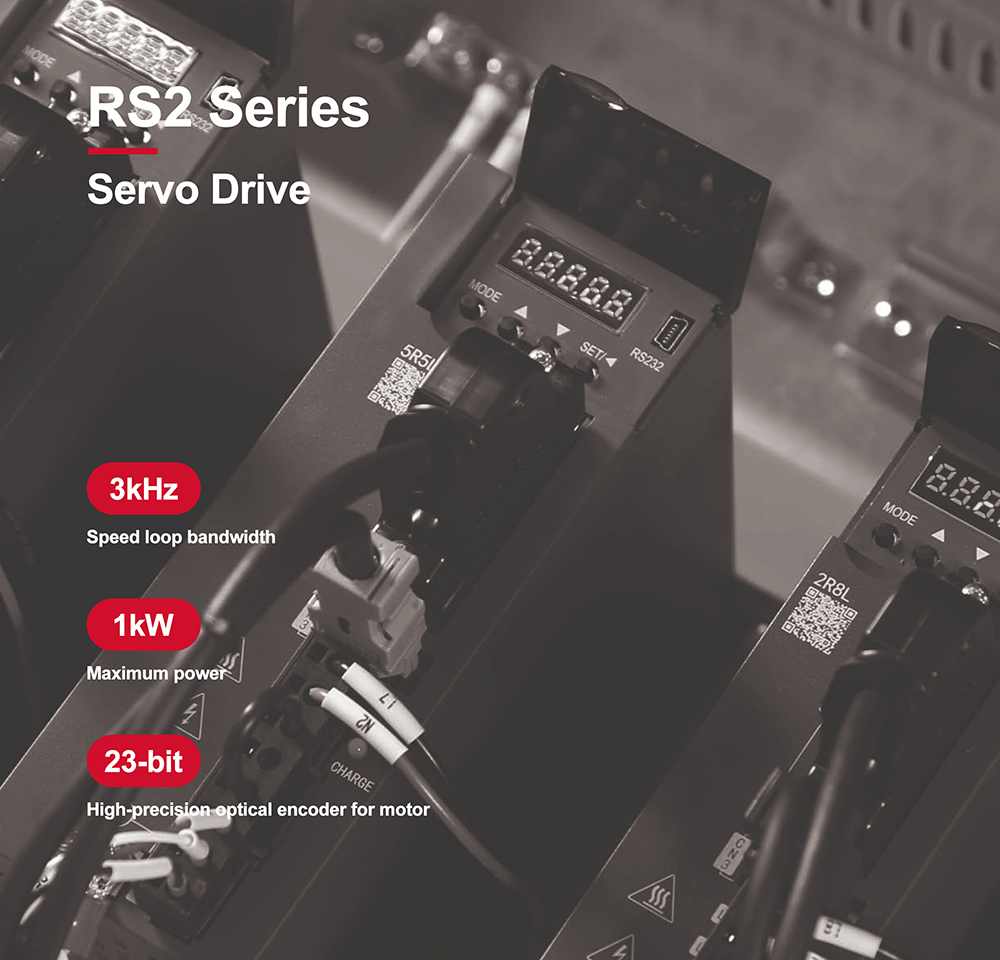

Servopohon RS2

Veľkosť A

Veľkosť B

Nie

Meno

Nie

Meno

1

-

1

-

2

Mini USB

2

Mini USB

3

CN2

3

CN2

4

CN3

4

CN3

5

L1, L2

5

L1, L2

6

Brzda

6

Brzda

7

U, V, W

7

U, V, W

8

Zemná skrutka

8

Zemná skrutka

9

NABÍJAŤ

9

NABÍJAŤ

10

CN4/CN5

10

CN4/CN5

Popis:

① -: Sedemsegmentový digitálny displej

②mini USB: rozhranie RS232, pripojené k PC

③CN2: Konektor výstupného/vstupného signálu, pripojený k programovateľnému ovládaču (PLC) alebo riadiacemu I/O

④CN3: Rozhranie kódovača, pripojené ku kódovaču na servomotore

⑤L1, L2: Napájanie hlavného obvodu, pripojené k jednofázovému napájaciemu zdroju (200~240VAC, napájanie 50/60Hz)

⑥Brzda: Použite externý brzdný odpor

⑦U, V, W: Výstup servopohonu pripojený ku konektoru napájania motora (U, V, W)

⑧Uzemňovacia skrutka: Pripojte k uzemneniu napájania a uzemneniu motora

⑨CHARGE: Kontrolka napájania

⑩CN4/CN5: 485 komunikačný port

Elektrické špecifikácie jednofázového pohonu 220V

Položka

Veľkosť A

Veľkosť B

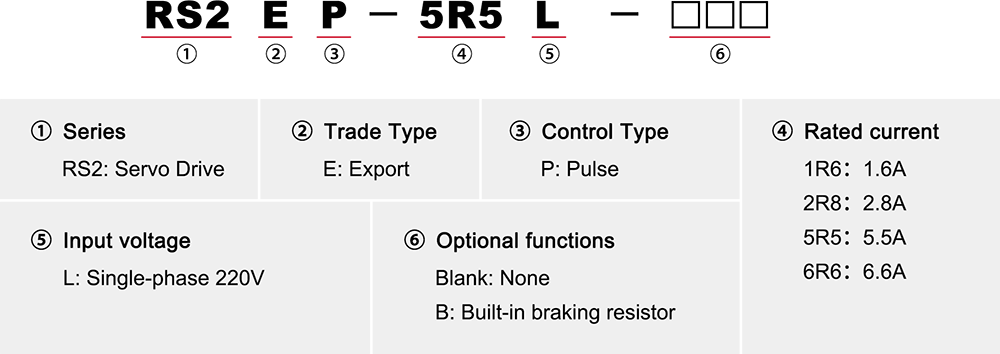

Model

1R6L

2R8L

5R5L

6R6L

Kapacita zdroja [kVA]

0.5

1

1.7

2

Trvalý výstupný prúd [Arms]

1.6

2.8

5.5

6.6

Okamžitý maximálny výstupný prúd [Arms]

5.9

9.3

16.9

17

Hlavný okruh

Trvalý vstupný prúd [Arms]

2.4

5

8.7

11

Hlavný okruh power supply

Jednofázové 200~240VAC, -15%~10%, 50/60Hz

Riadiaca slučka

Napájanie riadiaceho obvodu

Prípojnicové napájanie, zdieľaný vstup napájania a usmernenie

Strata energie

Hlavný okruh power loss [W]

30.5

41

60.8

66.2

Strata výkonu riadiaceho obvodu [W]

Brzdný odpor

Brzda resistor function

Voliteľné

Hodnota odporu [Ω]

50

50

50

50

Kapacita [W]

30

30

50

50

Hodnota vonkajšieho minimálneho povoleného odporu [Ω]

50

45

40

40

Spôsob chladenia

Prirodzené chladenie

Chladenie vzduchom

Úroveň prepätia

OVC III

Veľkosť A

Veľkosť B
